比混合效果更好

　　不含NMP（N－甲基吡咯烷酮）的丙烯酸聚氨酯雜化分散體具有高性能。

　　Jennifer Long－Susewitz，BASF公司

　　通常，將聚氨酯分散體和丙烯酸乳液混合來獲得家具和地板涂料所需的性能。但是，兩者的相容性不良可能會(huì)降低性能。一種新型不含NMP的丙烯酸聚氨酯雜化分散體為室內(nèi)木器涂料提供了極好的物理和化學(xué)抗性。

　　政府法規(guī)和消費(fèi)者關(guān)注是降低涂料中的揮發(fā)性有機(jī)化合物（VOC）和有害空氣污染物（HAP）的主要推動(dòng)力，特別是那些在木材基材上使用的涂料，隨著時(shí)間的推移，這些材料（VOC，HAP）都會(huì)揮發(fā)釋放。兩種技術(shù)仍然在北美木器涂料中占主導(dǎo)地位。高端家具中使用最廣泛的技術(shù)是溶劑型硝基纖維漆和酸催化轉(zhuǎn)化清漆。由于上面已提到的政府規(guī)定和消費(fèi)者的關(guān)注，北美市場(chǎng)上的UV和水性涂料正在增加^［1］。

　　結(jié)果一覽

　　→聚氨酯分散體已經(jīng)廣泛用于家具和地板行業(yè)，并且經(jīng)常和丙烯酸樹脂混合，以獲得所需的涂料性能。但是兩種組分之間的相容性問題常常導(dǎo)致性能達(dá)不到預(yù)期的那么好。

　　→在聚氨酯分散體的生產(chǎn)中，使用NMP（N－甲基吡咯烷酮）受到越來越多法規(guī)的關(guān)注。

　　→據(jù)報(bào)道，對(duì)一種嶄新的不含N－甲基吡咯烷酮的丙烯酸聚氨酯

　　雜化分散體進(jìn)行了試驗(yàn)，這種分散體具有極好的耐磨性、高硬度和耐化學(xué)性，是用于地板和高品質(zhì)家具涂料的理想選擇。

　　兩種水性體系的優(yōu)點(diǎn)和缺點(diǎn)

　　丙烯酸乳液和聚氨酯分散體（PUDs）是與常規(guī)溶劑型涂料競(jìng)爭(zhēng)的兩種技術(shù)，特別是在家具和地板涂料施工過程中，溶劑型涂料中的溶劑會(huì)釋放到消費(fèi)者的家中。丙烯酸乳液和聚氨酯分散體都各有優(yōu)點(diǎn)和缺點(diǎn)。

　　由于丙烯酸樹脂的加工和原材料成本較低，因此它的價(jià)格比PUDs低。但是，許多丙烯酸樹脂中含有表面活性劑，表面會(huì)有起霜的可能性，因此降低了涂料的光澤。由于分子間的氫鍵作用，PUD具有優(yōu)質(zhì)的耐磨性，并且可以在沒有表面活性劑的情況下進(jìn)行生產(chǎn)，使得涂層的光澤度高。

　　此外，由于氫和水具有化學(xué)鍵合作用（被認(rèn)為是增塑效應(yīng)），聚氨酯分散體具有相對(duì)較低的最低成膜溫度（MFFT），這和它的玻璃轉(zhuǎn)變的溫度（T _g）有關(guān)，因此只需要較少的助溶劑，就能實(shí)現(xiàn)較理想的成膜，最終涂膜的硬度也不會(huì)降低，因?yàn)橛捕仁强勘┧狍w系實(shí)現(xiàn)^_［2］。

　　遺憾的是，許多聚氨酯分散體都含有N－甲基吡咯烷酮（NMP），它是一種溶劑，具有吸入性危害，引起了加利福尼亞州和歐盟的環(huán)境監(jiān)管部門越來越大的關(guān)注。N－甲基吡咯烷酮是在制備過程中使用，有助于將二羥甲基丙酸（DMPA），一種結(jié)晶羧酸多元醇，植入到聚合物的主鏈中。

　　由于N－甲基吡咯烷酮具有較高的沸點(diǎn)（202％~204％），這種有害溶劑是不能從聚氨酯分散體中揮發(fā)出的。通常，聚氨酯分散體中的N－甲基吡咯烷酮含量在10％~15％^［4］。

　　雜化體系解決了混合體系帶來的問題

　　為了分別改善丙烯酸體系和聚氨酯分散體的性能，同時(shí)降低純聚氨酯分散體體的成本，通常的做法是將兩者混合。但是，結(jié)果并不是人們所期望的。由于丙烯酸體系和聚氨酯分散體體系不完全相容，所以實(shí)際混合后的性能質(zhì)量要比“混合物定律”所預(yù)期的質(zhì)量低^［3］。

　　不相容性會(huì)引起聚合物之間的相分離，結(jié)果會(huì)形成內(nèi)應(yīng)變，使聚結(jié)不充分。最終導(dǎo)致涂料的滲透性高于期望值，內(nèi)聚強(qiáng)度降低^［2］。

　　已經(jīng)開發(fā)出了新的技術(shù)，可解決在常規(guī)丙烯酸與聚氨酯分散體共混時(shí)使用NMP帶來的不合法規(guī)，以及性能不如預(yù)期的問題。雜化型丙烯酸和聚氨酯分散體聚合物可以不使用NMP進(jìn)行制備；相反，是使用丙烯酸單體作為溶劑。這些單體含有能與氨基甲酸酯上的官能團(tuán)反應(yīng)的基團(tuán)，這樣就把丙烯酸單體共價(jià)接枝到氨基甲酸酯上^［5］。

　　為了滿足市場(chǎng)發(fā)展的趨勢(shì)以及消費(fèi)者和法規(guī)的要求，BASF開發(fā)了一種不含NMP的丙烯酸聚氨酯雜化體系。該產(chǎn)品用于家具和地板涂料中，將對(duì)其各種性能進(jìn)行檢測(cè)并與自交聯(lián)丙烯酸樹脂和自交聯(lián)丙烯酸樹脂與聚氨酯分散體的物理共混物進(jìn)行比較。

　　試驗(yàn)涂料和基材

　　測(cè)試了三種不同清漆配方的涂料體系。它們分別是雜化體系、丙烯酸體系和混合物體系（丙烯酸和聚氨酯分散體1∶1的混合物（固/固））。每種涂料中VOC的計(jì)算值如表1所示。

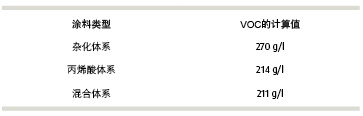

表1 涂料中VOC的計(jì)算值

　　在除硬度增長(zhǎng)測(cè)試以外的所有測(cè)試中，涂料經(jīng)濕涂裝后，要在實(shí)驗(yàn)室條件下室溫干燥7d后，再進(jìn)行測(cè)試評(píng)價(jià)。

　　為了測(cè)定涂料在木材上的耐化學(xué)性和附著力，將涂料以100g/m2的涂覆率刷涂到經(jīng)打磨的硬楓木鑲面膠合板上。為了測(cè)定在金屬上的附著力以及柔韌性，在經(jīng)“Bonderite1000”磷化處理的冷軋鋼材上，以1.8~2.0mils（45~50μm）的干膜厚度刮涂該涂料。

　　在玻璃板上，以120μm的濕膜厚度刮涂該涂料，來進(jìn)行硬度測(cè)定。并采用200μm的濕膜厚度，在玻璃板上測(cè)定耐磨性。

　　測(cè)試步驟總結(jié)

　　評(píng)價(jià)了聚合物與應(yīng)用于家具和地板的涂料相關(guān)的性能特性。使用剃刀片在涂層上劃割X劃痕來測(cè)定附著力。使用標(biāo)準(zhǔn)膠帶以及膠帶拉拔方法（ASTM D3359）來測(cè)定涂料的濕附著力和干附著力。濕附著力是在涂層的X劃痕上滴水1h后測(cè)定。評(píng)定等級(jí)為0A－5A，5A表示附著力沒有下降，0A是完全喪失附著力。

　　耐化學(xué)性是采用點(diǎn)滴試驗(yàn)進(jìn)行評(píng)價(jià)，用化學(xué)品將濾紙浸透，用表面皿覆蓋濾紙防止蒸發(fā)。咖啡、水和芥末的點(diǎn)滴曝露時(shí)間為8h；濃度70％的異丙醇（IPA）、100％的乙醇、“配方409”清潔劑、濃度5％的Palmolive牌洗滌劑溶液和碘伏的點(diǎn)滴曝露時(shí)間為1h。

　　涂層經(jīng)放置1d和7d后，采用擺桿硬度計(jì)測(cè)量在玻璃板上的硬度，報(bào)告結(jié)果是擺動(dòng)的次數(shù)。平行進(jìn)行3次測(cè)量，取平均值。鉛筆硬度也可以在耐化學(xué)性試驗(yàn)同樣的木板上進(jìn)行。

　　通過在冷軋鋼板上進(jìn)行正沖和反沖沖擊試驗(yàn)來評(píng)價(jià)柔韌性。當(dāng)涂料沒有損壞或附著力喪失時(shí)，確定沖擊等級(jí)（磅為單位）。按照ASTM D522－93a規(guī)定的方法，進(jìn)行快速和緩慢的錐軸彎曲試驗(yàn)。

　　耐磨性是采用“Taber Abrader”進(jìn)行測(cè)試，負(fù)荷重量為1000g，旋轉(zhuǎn)砂輪為CS－17。每旋轉(zhuǎn)250圈后，對(duì)砂輪進(jìn)行修復(fù)。測(cè)定500和1000轉(zhuǎn)時(shí)的磨耗量，結(jié)果以涂層的mg磨耗量報(bào)出。

　　雜化體系在多數(shù)基材上附著力均良好

　　涂料在基材上的附著力是至關(guān)重要的。若沒有一定的附著力，涂料就不能具有保護(hù)基材免受損壞和磨損的作用。在硬楓木、紅橡木和櫻桃木鑲面膠合板上進(jìn)行濕附著力和干附著力的試驗(yàn)。結(jié)果如表2所示。

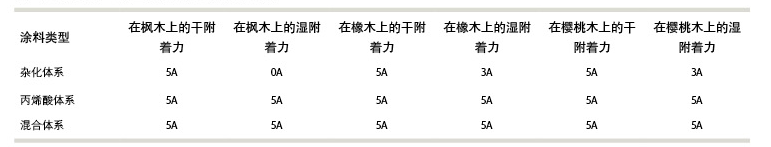

表2 在各種基材上的濕附著力和干附著力等級(jí)

　　在分析附著力試驗(yàn)的結(jié)果之后，應(yīng)當(dāng)注意的是，雜化體系在楓木上的濕附著力不好?？赡茉谟矖髂旧细街щy；但是，只要控制好粘結(jié)條件，在硬楓木上仍具有令人滿意的粘結(jié)性能^［6］。

　　打磨條件也會(huì)影響在木材上的粘結(jié)性；采用不同的打磨砂紙可改善涂料在基材上的機(jī)械附著力。

　　但是，在櫻桃木和橡木上具有良好的附著力，使其成為家具和地板涂裝中非?？尚械漠a(chǎn)品。值得注意的是，所使用的配方尚沒有完全優(yōu)化，因此進(jìn)一步的優(yōu)化有可能提高在這些底材上的附著力。

　　耐污漬和耐溶劑性優(yōu)異

　　在評(píng)估涂料對(duì)化學(xué)品的耐性時(shí)，有許多化學(xué)品可以選擇。在本研究中，把選擇范圍縮小到8個(gè)化學(xué)品，進(jìn)行點(diǎn)滴試驗(yàn)時(shí)，曝露時(shí)間、評(píng)級(jí)和評(píng)級(jí)的理由如表3所示。

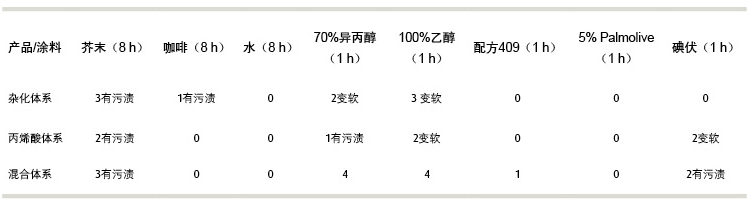

表3 耐溶劑、耐清潔劑和耐污漬等耐化學(xué)性

　?。ǖ燃?jí)范圍為0~4，0為最好，4為涂料完全破壞，0和1之間的差異是可以忽略，咖啡的污漬性極小，除非觀察者在評(píng)價(jià)前自己看到斑點(diǎn)，否則他后來是看不到的實(shí)際的污漬。）

　　耐化學(xué)性測(cè)試的結(jié)果表明，該雜化體系通常優(yōu)于丙烯酸/聚氨酯分散體的混合物。還值得注意的是，當(dāng)在24h后再次檢查時(shí)，雜化體系與70％的異丙醇和100％的乙醇接觸后，開始出現(xiàn)的變軟現(xiàn)象可以完全恢復(fù)。

　　雜化體系在硬度/柔韌性之間的平衡得到了增強(qiáng)

　　通過測(cè)量擺桿在涂料上從開始擺動(dòng)到停止的時(shí)間，測(cè)定涂料的擺桿硬度。因此，涂料的粘彈行為決定了它的硬度。當(dāng)擺桿開始擺動(dòng)時(shí)，支撐在涂層表面上的鋼球開始滾動(dòng)，并對(duì)涂層施加壓力。硬度高且彈性小的涂料，對(duì)擺桿的阻尼作用越小；也就是說，擺桿不斷擺動(dòng)的時(shí)間越長(zhǎng)。在這種情況下，測(cè)量在一天和七天后硬度的增長(zhǎng)，結(jié)果如圖1所示。

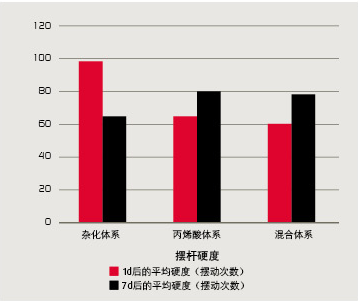

圖1 通過König擺桿硬度試驗(yàn)測(cè)量硬度的增長(zhǎng)。

　　通過擺桿硬度和鉛筆硬度的測(cè)量發(fā)現(xiàn)，雜化體系呈現(xiàn)出早期硬度的增長(zhǎng)以及較高的最終硬度。這表明涂料固化很快，使得家具可快速碼堆或地板的快速更換。也顯示雜化體系的粘彈性比丙烯酸或混合物的粘彈性低；但是，柔韌性的試驗(yàn)結(jié)果表明，情況并非如此。

　　柔韌性試驗(yàn)用于評(píng)價(jià)涂料抗開裂的能力?？箾_擊性是評(píng)價(jià)當(dāng)涂料受到落錘沖擊造成變形時(shí)，避免涂層開裂和從基材剝離能力的較好的試驗(yàn)。

　　這在與地板行業(yè)相關(guān)的應(yīng)用中特別重要，地板通常會(huì)受到掉落物體的沖擊。彎曲試驗(yàn)，例如軸彎曲試驗(yàn)，表明了當(dāng)遭受彎曲應(yīng)力時(shí)涂料的伸長(zhǎng)率及其附著強(qiáng)度。這些測(cè)試的結(jié)果見表4所示。

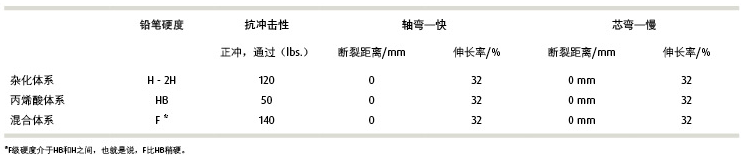

表4 通過抗沖擊性和軸彎試驗(yàn)測(cè)得的鉛筆硬度和柔韌性。

　　雜化體系具有較高的柔韌性和較高的硬度，是木器涂料極好的選擇。它的硬度足可進(jìn)行堆碼，其柔韌性使它能夠與木材一同膨脹和收縮。

　　雜化體系具有極佳的耐磨性

　　用于地板時(shí)，特別重要的是涂料應(yīng)能保護(hù)地板不受磨損和擦傷。用于評(píng)價(jià)耐磨性的最常見的一種測(cè)試是“Taber耐磨試驗(yàn)”。圖2展示了試驗(yàn)獲得的數(shù)據(jù)，報(bào)告了涂料磨損指數(shù)的結(jié)果：即在1000g的規(guī)定負(fù)荷下，使用特定的砂輪在一定的旋轉(zhuǎn)次數(shù)下的重量損失。

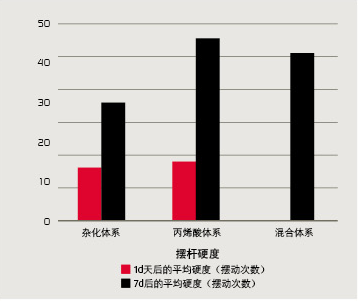

圖2 耐磨性（磨耗低＝性能更高）

　　可以發(fā)現(xiàn)，丙烯酸樹脂的耐磨性很差。丙烯酸樹脂經(jīng)常與聚氨酯分散體混合，以提高用作地板涂料時(shí)的耐磨性，如圖2所示。但是，由于雜化體系具有很很好的均勻性，它的耐磨性要優(yōu)于物理混合體系，是地板涂料的一個(gè)很好的選擇。

　　雜化體系通常比混合物優(yōu)良

　　必須首先注意的是，雜化體系的清漆配方尚沒有完全優(yōu)化。對(duì)配方的進(jìn)一步優(yōu)化可以提高涂料的性能。

　　雜化體系不使用NMP，可滿足新的法規(guī)和消費(fèi)者的需求。因?yàn)椴淮嬖诓幌嗳莸膯栴}（可以導(dǎo)致最終涂膜的薄弱點(diǎn)），所以它優(yōu)于丙烯酸體系和聚氨酯分散體的物理混合物。

　　雜化體系表現(xiàn)出優(yōu)異的耐磨性、硬度，以及柔韌性和耐化學(xué)性。這些性能特性能使這種新材料有機(jī)會(huì)成功用于家具和地板的涂料。

　　參考文獻(xiàn)

　　［1］Greyson E.，Procopio L.，Vielhauer L.，Novel hybrid technology accelerates VOC release from wood coatings，Proc.38th Internat.Waterborne，HighSolids，and Powder Coatings Symp.，2011.

　?。?］Wicks Jr.Z.et al，Organic Coatings：Science and Technology，John Wiley&Sons，2007，pp262－263.

　　［3］Kukanja D.et al，The structure and properties of acrylic－polyurethane hybrid emulsions and comparison with physical blends，Jnl.Applied Polym.Sci.，October2000，Vol.78，p67.

　?。?］Boyce A.S.，Solvent－free urethane－acrylic hybrid polymers for coatings，The Free Library，2005FSCT，accessed December9，2015at http：//www.thefreelibrary.com/Solvent－free＋urethane－acrylic＋hybrid＋polymer s＋for＋coatings.－a0130348554

　　［5］Mestach D.，New waterborne acrylic and/or polyurethane dispersion binders for VOC compliant parquet Coatings，ECJ，May2007，p156.

　?。?］Wood Handbook，accessed January26，2016at http：//www.fpl.fs.fed.us/documnts/fplgtr/fplgtr190/chapter_10.pdf，P7

Jennifer

　　Long－Susewitz

　　技術(shù)客戶經(jīng)理，中西部運(yùn)輸和工業(yè)涂料.BASF公司

　　jennifer.long@basf.com

“丙烯酸－聚氨酯分散體雜化體系或混合物的最終性能取決于所使用的丙烯酸乳液的類型和量?！?/strong>

向Jennifer Long－Susewitz提出3個(gè)問題

　　“自交聯(lián)丙烯酸樹脂”是什么意思？

　　自交聯(lián)丙烯酸樹脂是指所有的反應(yīng)性成分已存在于聚合物中的樹脂，可以長(zhǎng)期儲(chǔ)存，但一旦曝露于合適的條件—高溫、pH值變化或水蒸發(fā)時(shí)就會(huì)發(fā)生反應(yīng)。這些反應(yīng)性成分之間的化學(xué)反應(yīng)被稱為交聯(lián)。交聯(lián)通常是指在成膜過程中，聚合物鏈相互擴(kuò)散之后發(fā)生。最終能提高體系的耐化學(xué)性和機(jī)械性能。

　　根據(jù)接枝丙烯酸/聚氨酯分散體比例和最終的性能，丙烯酸單體作為溶劑使用有何限制？

　　丙烯酸－聚氨酯分散體雜化體系或混合物的最終性質(zhì)取決于所使用的丙烯酸乳液的類型和量。利用不同的丙烯酸乳液能夠調(diào)整聚氨酯分散體的最終性能。在制備聚氨酯分散體－丙烯酸乳液的混合物時(shí)，必須考慮丙烯酸和聚氨酯分散體之間的相容性。

　　在楓木家具上，濕附著力似乎是一個(gè)異常值。如何解釋？

　　由于楓木的固有特性，在其上面很難附著。這在第42頁(yè)的附著力章節(jié)中有解釋，也可參考文獻(xiàn)6。
