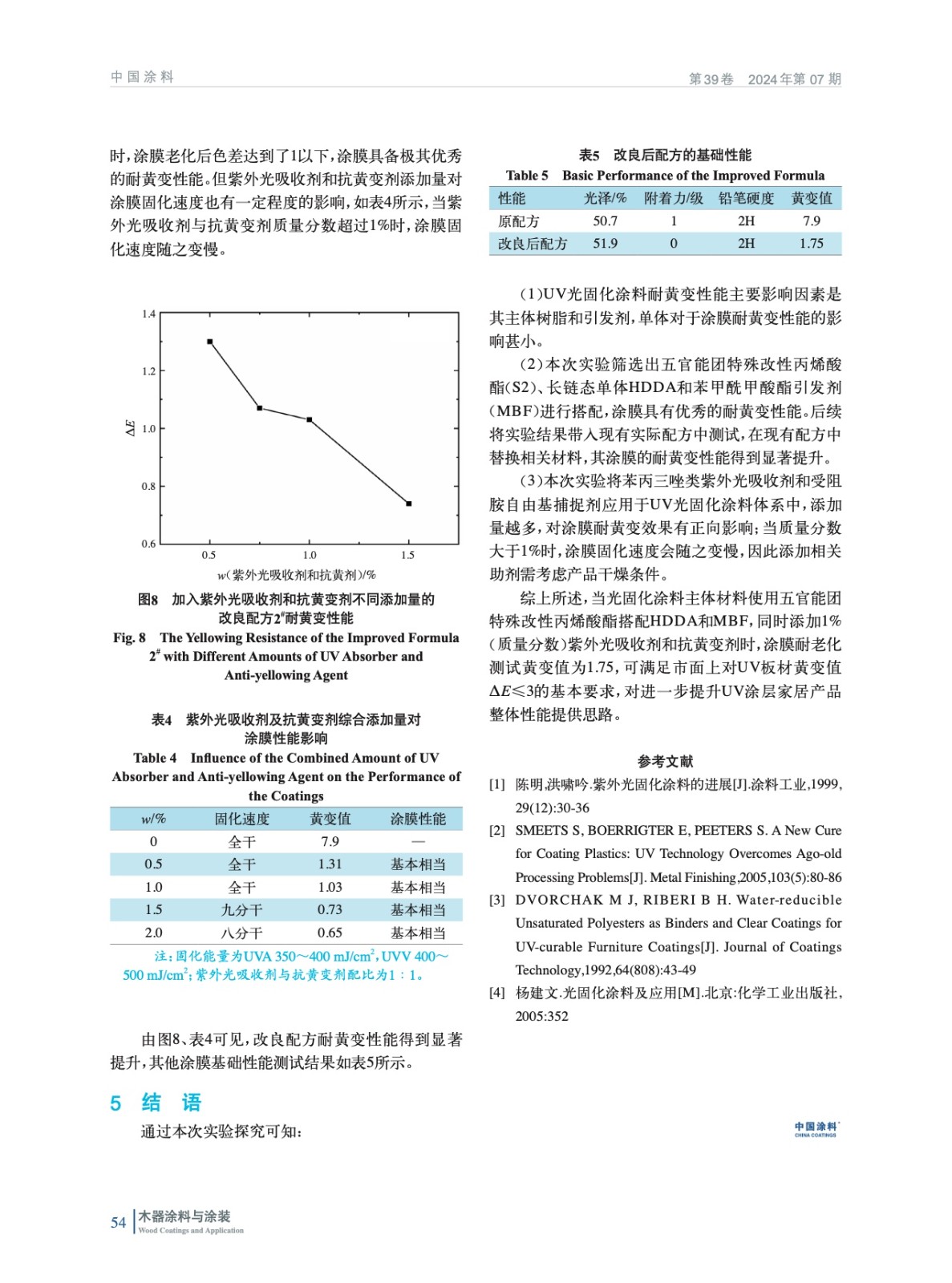

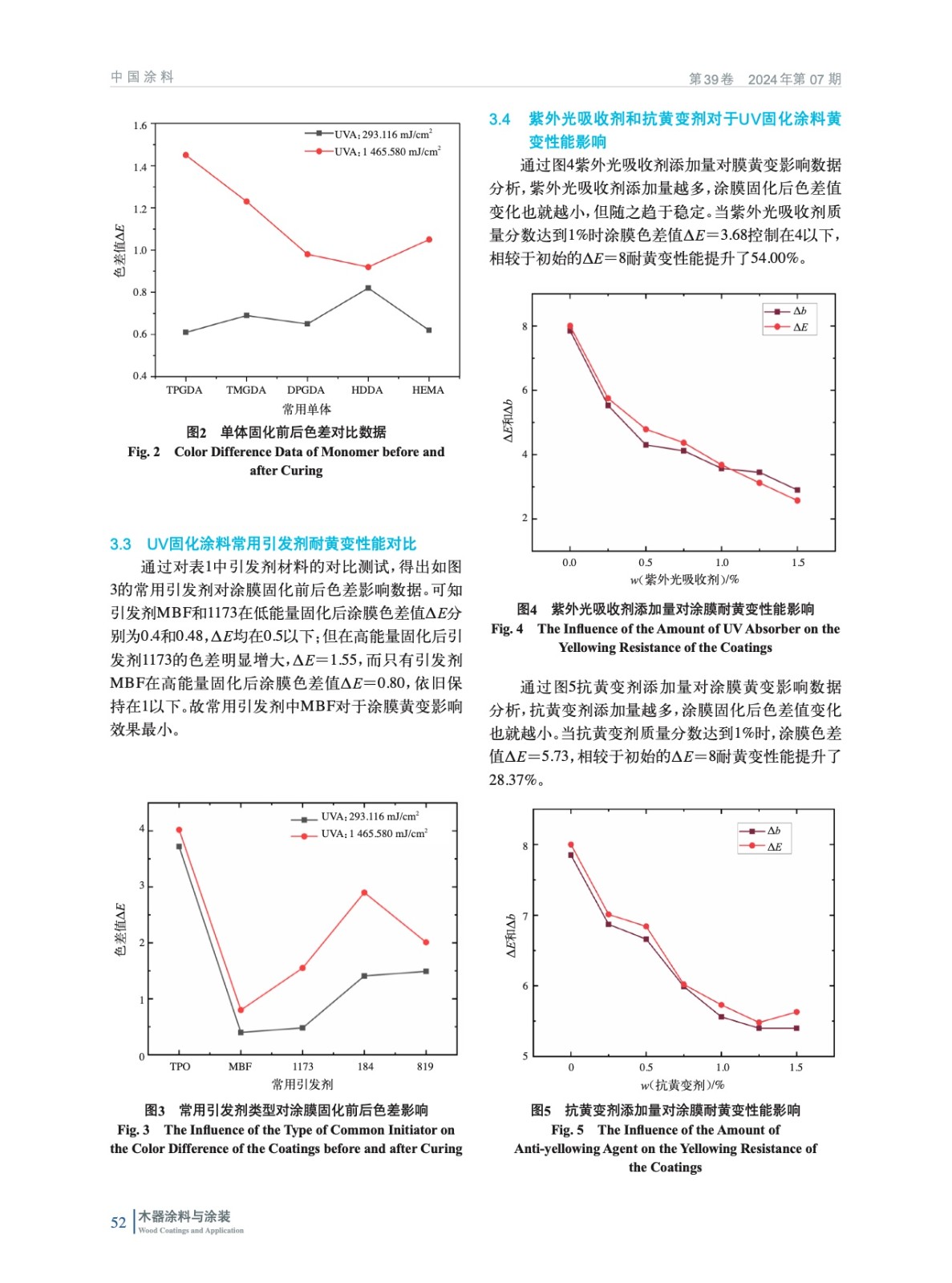

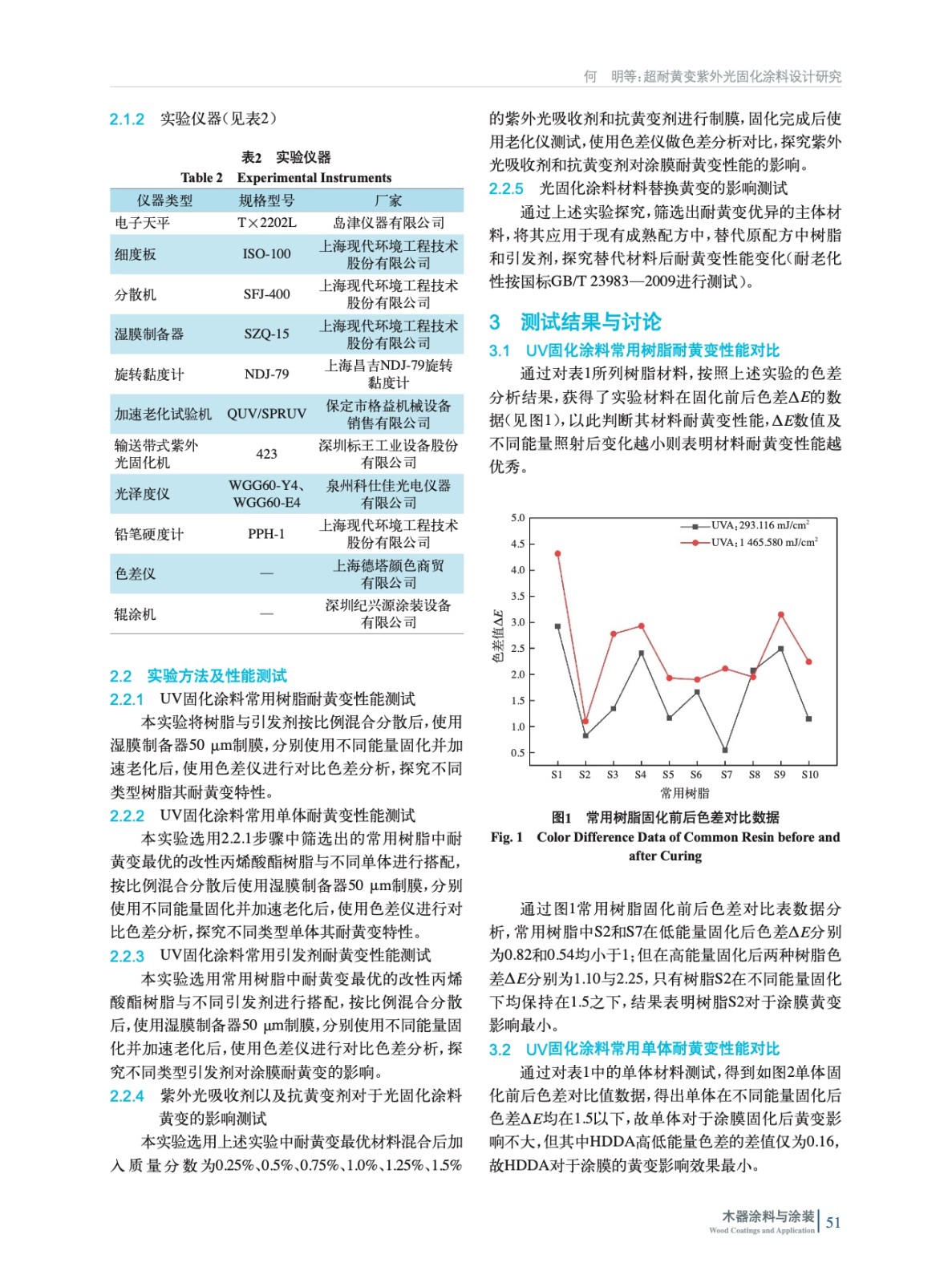

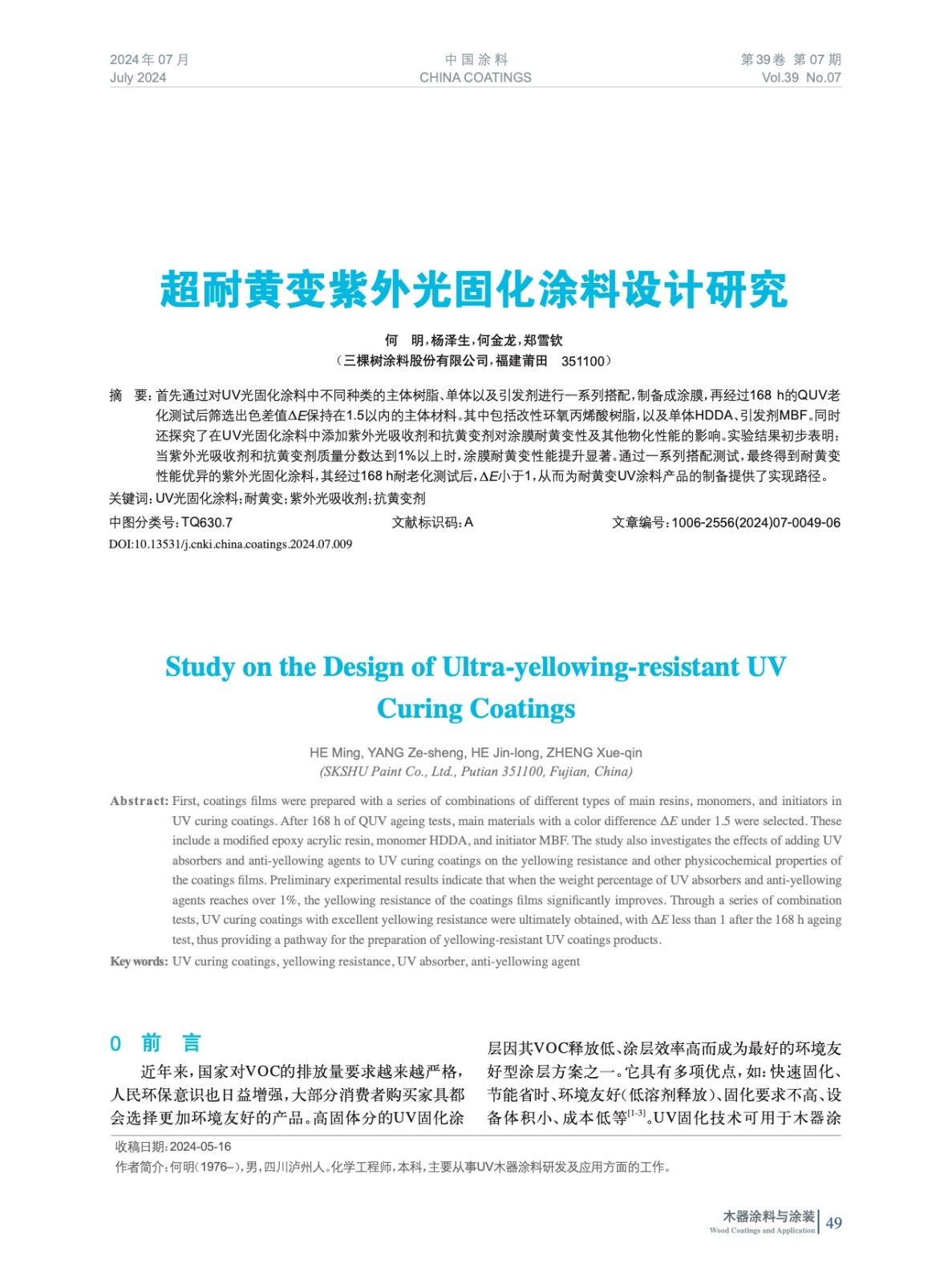

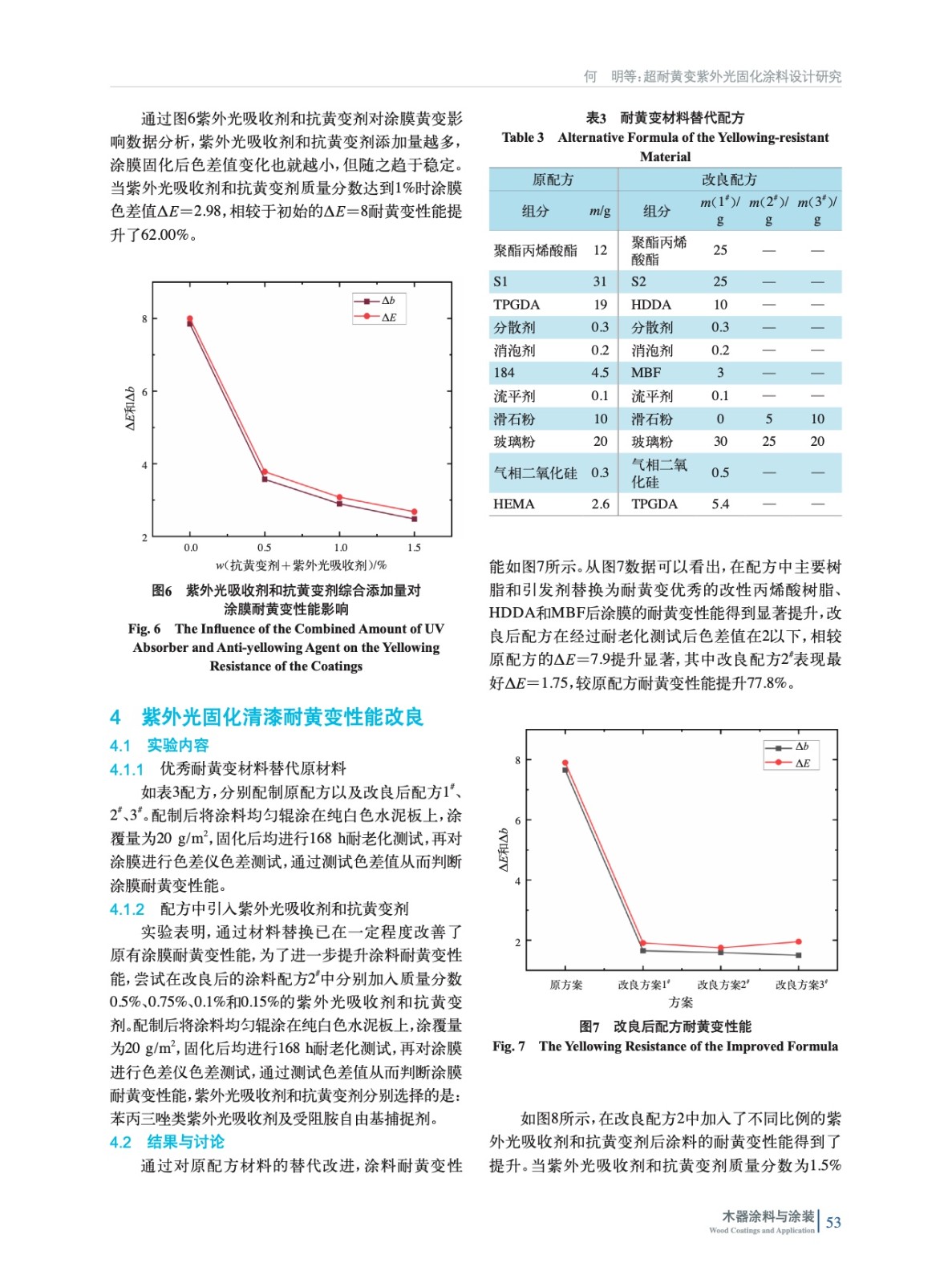

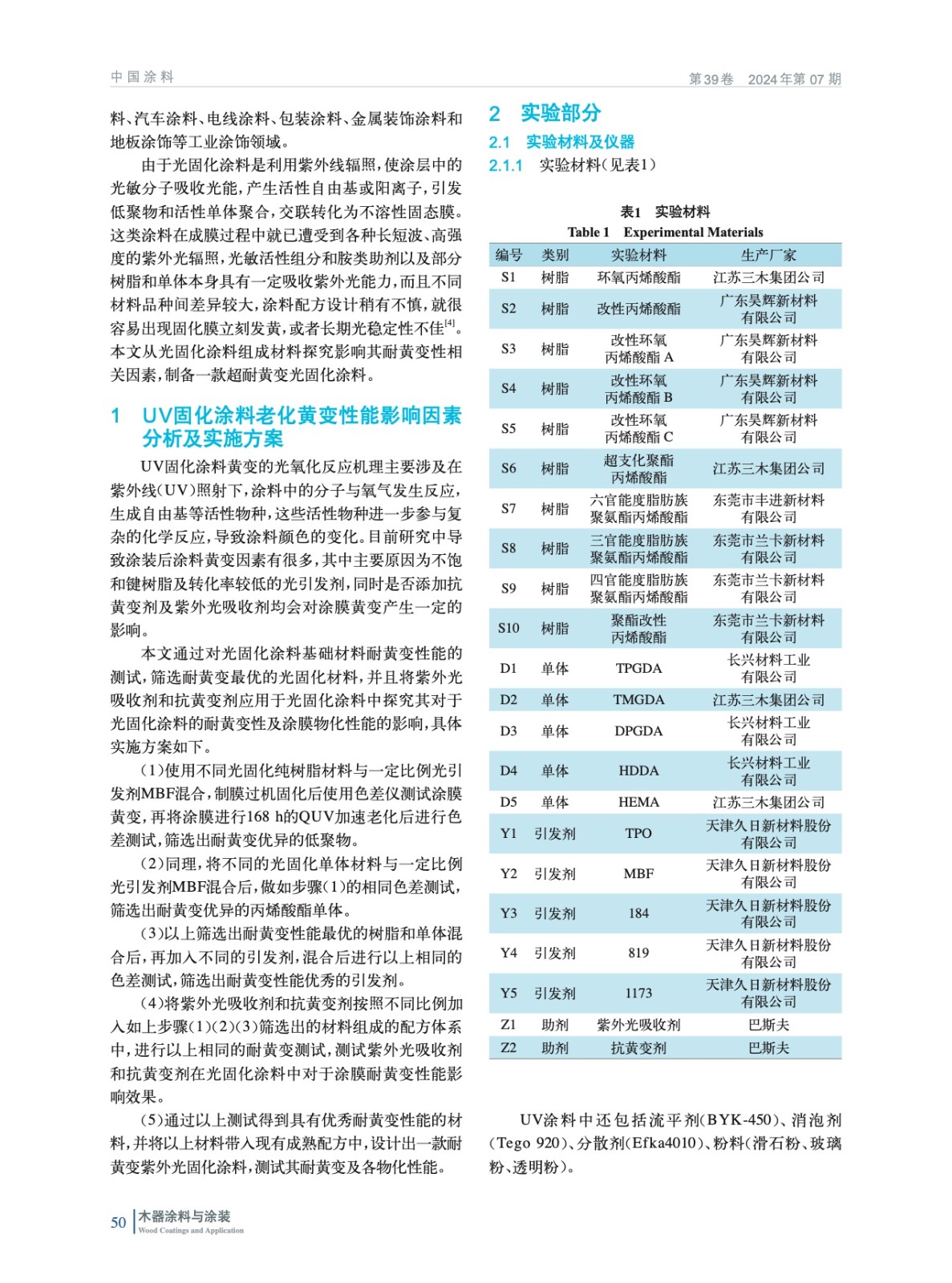

摘要：首先通過對UV光固化涂料中不同種類的主體樹脂、單體以及引發(fā)劑進(jìn)行一系列搭配，制備成涂膜，再經(jīng)過168 h的QUV老化測試后篩選出色差值ΔE保持在1.5以內(nèi)的主體材料。其中包括改性環(huán)氧丙烯酸樹脂，以及單體HDDA、引發(fā)劑MBF。同時還探究了在UV光固化涂料中添加紫外光吸收劑和抗黃變劑對涂膜耐黃變性及其他物化性能的影響。實(shí)驗(yàn)結(jié)果初步表明：當(dāng)紫外光吸收劑和抗黃變劑質(zhì)量分?jǐn)?shù)達(dá)到1%以上時，涂膜耐黃變性能提升顯著。通過一系列搭配測試，最終得到耐黃變性能優(yōu)異的紫外光固化涂料，其經(jīng)過168 h耐老化測試后，ΔE小于1，從而為耐黃變UV涂料產(chǎn)品的制備提供了實(shí)現(xiàn)路徑。
