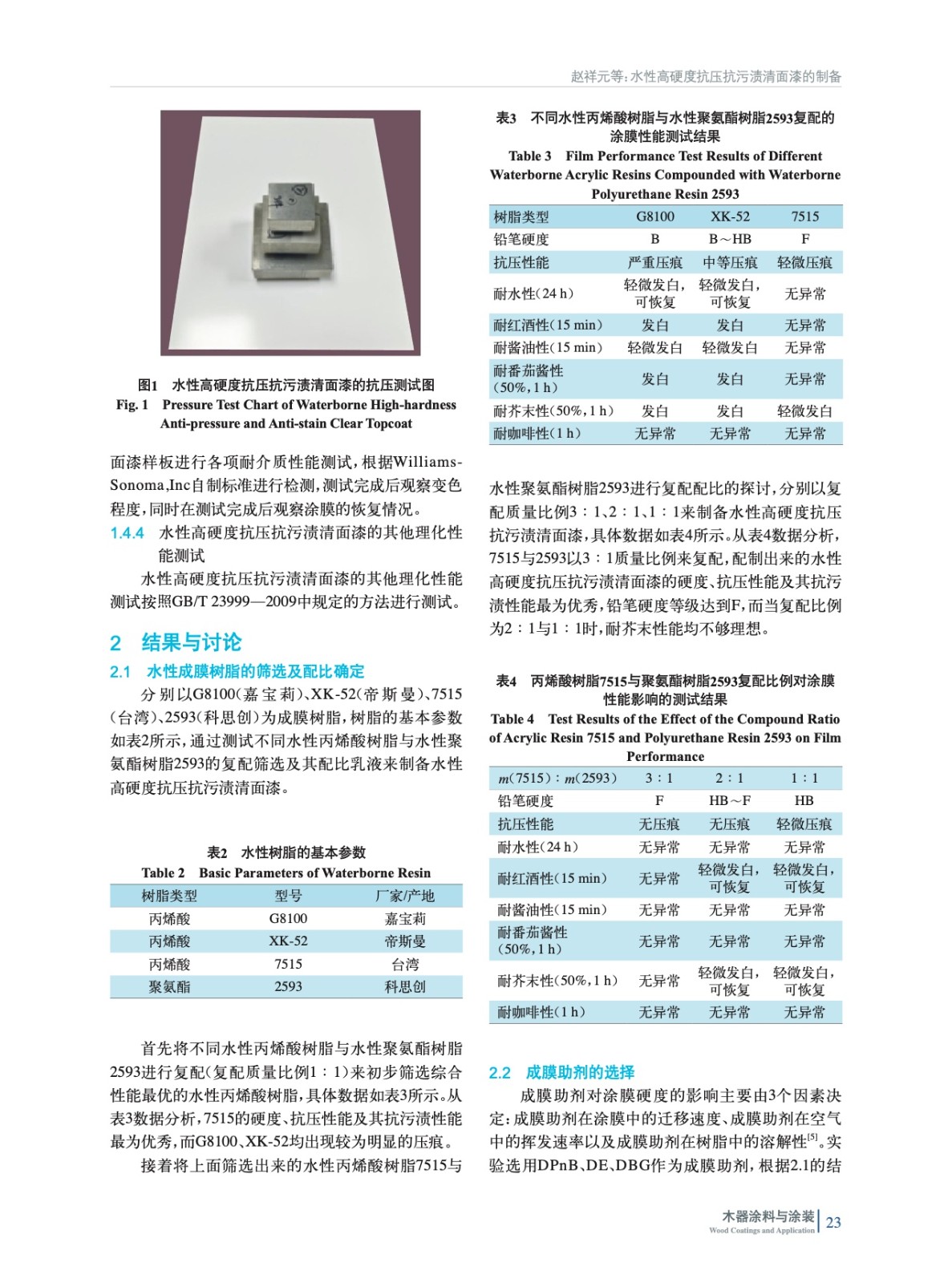

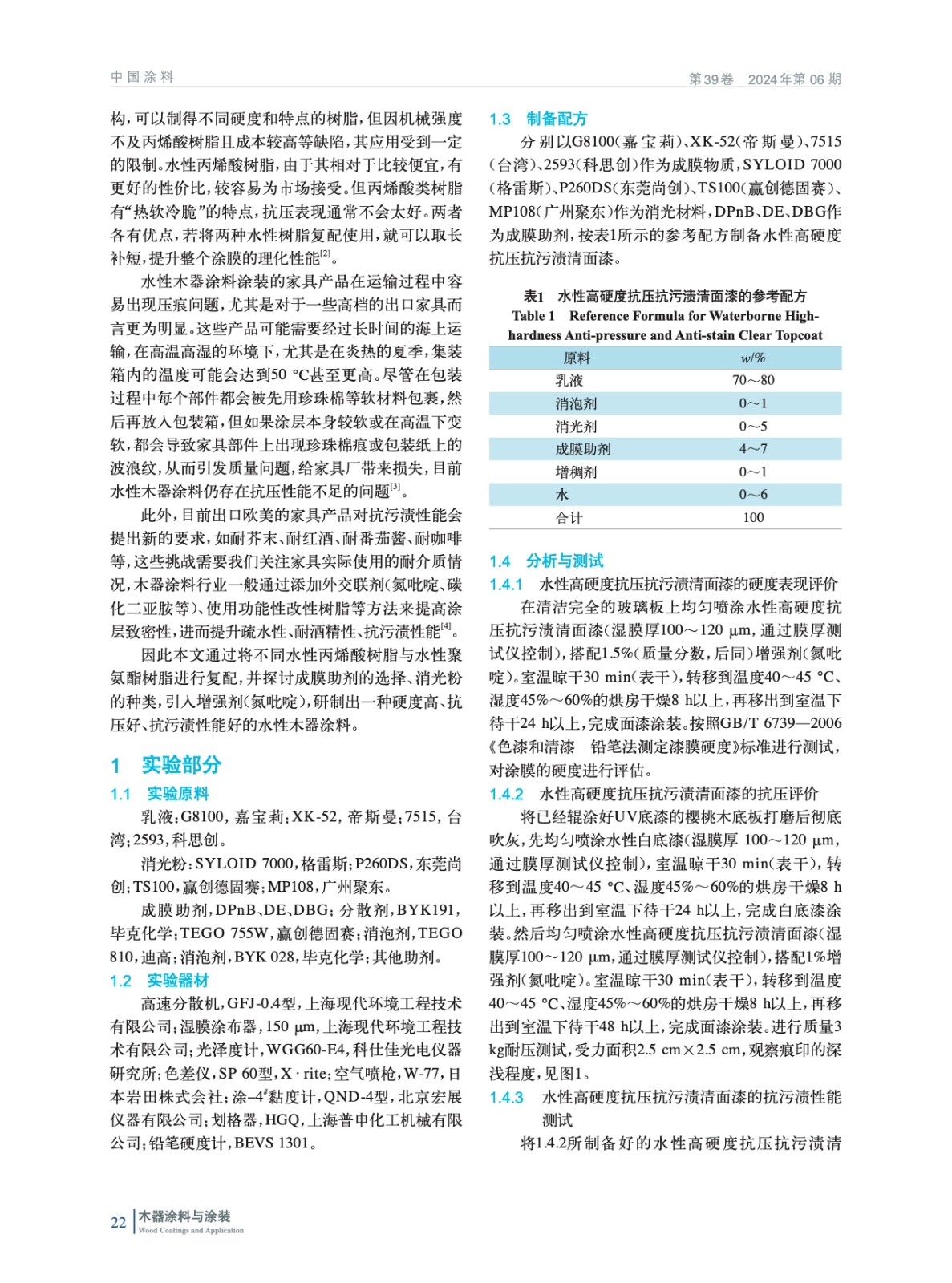

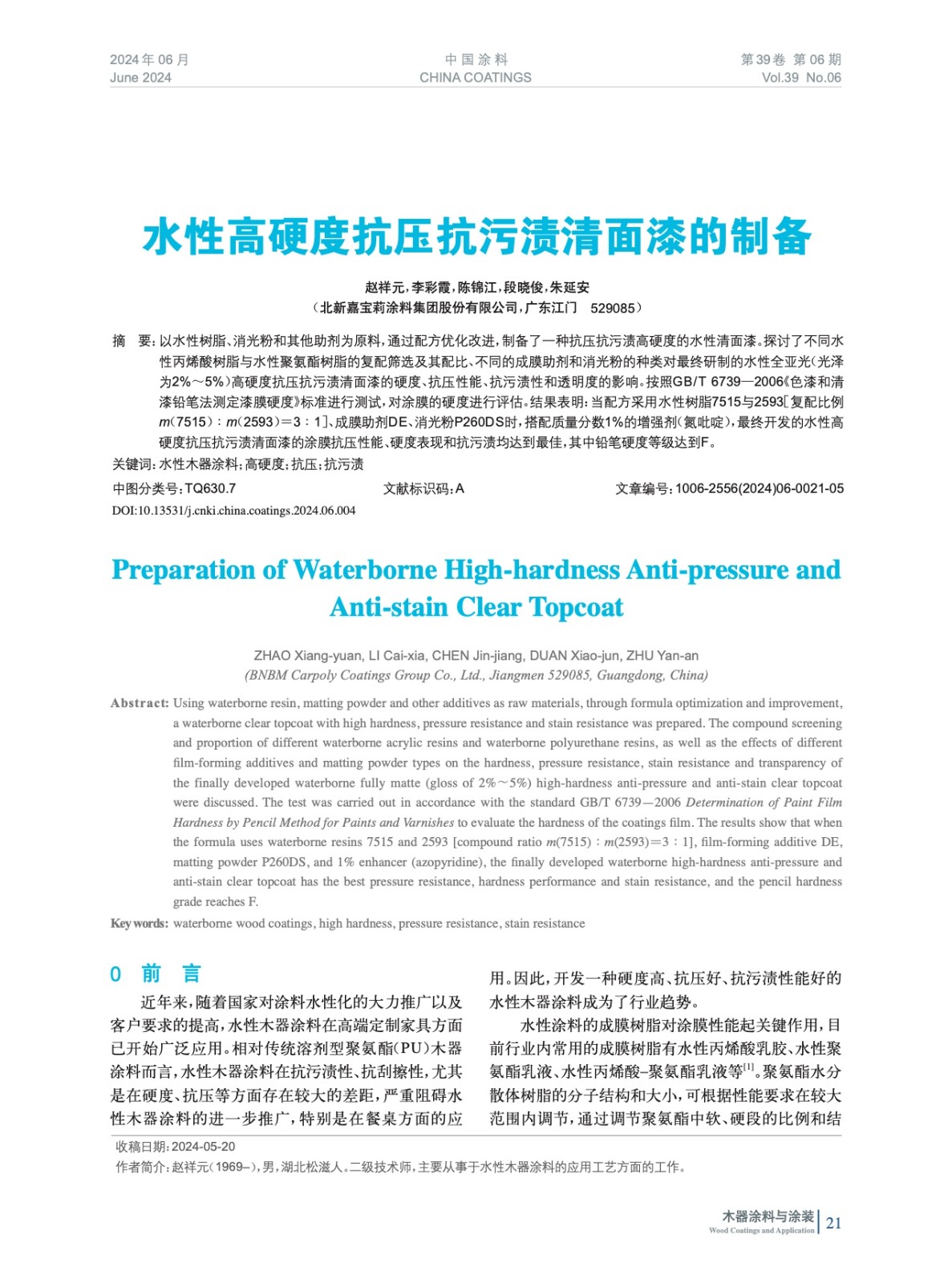

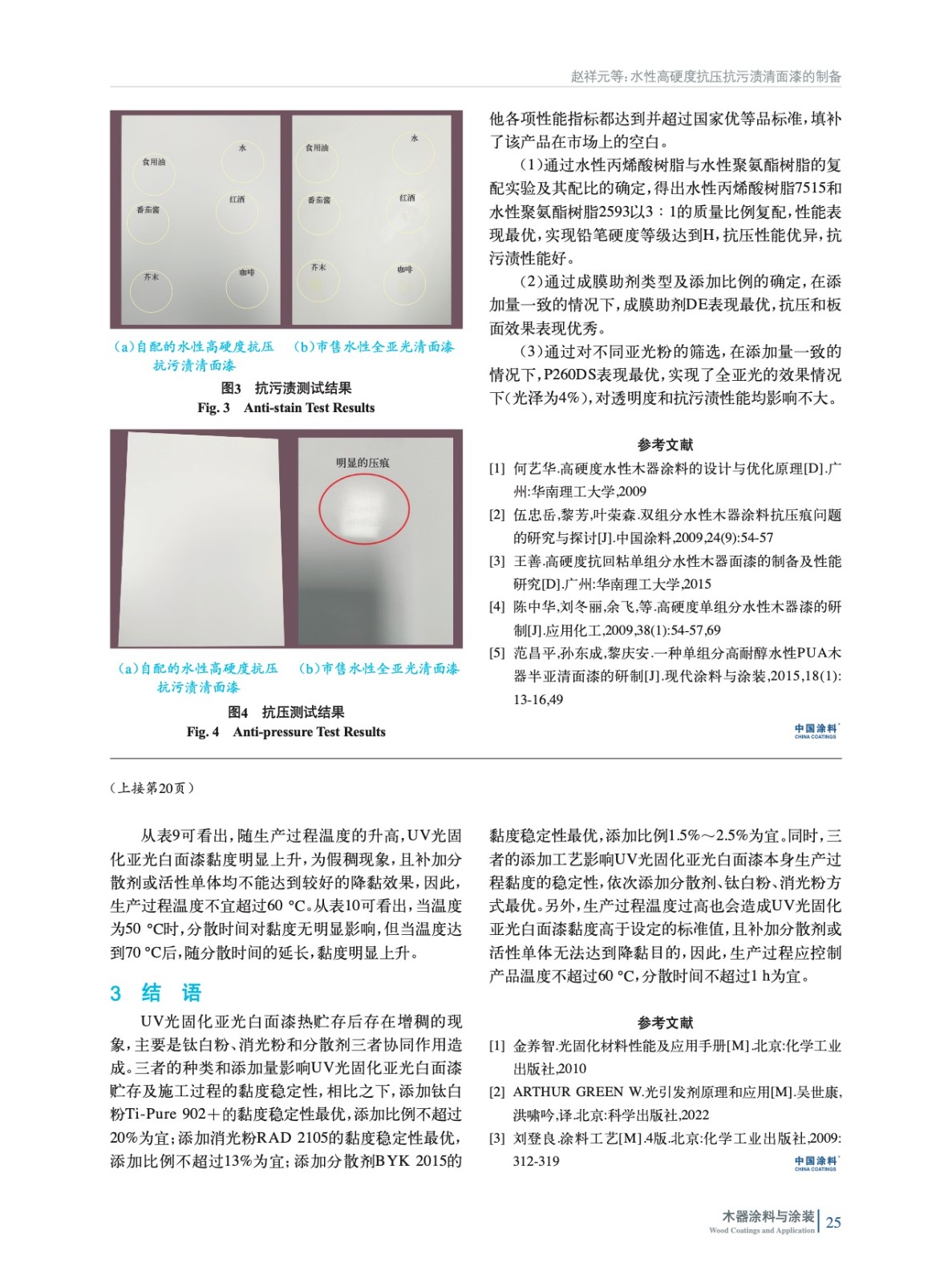

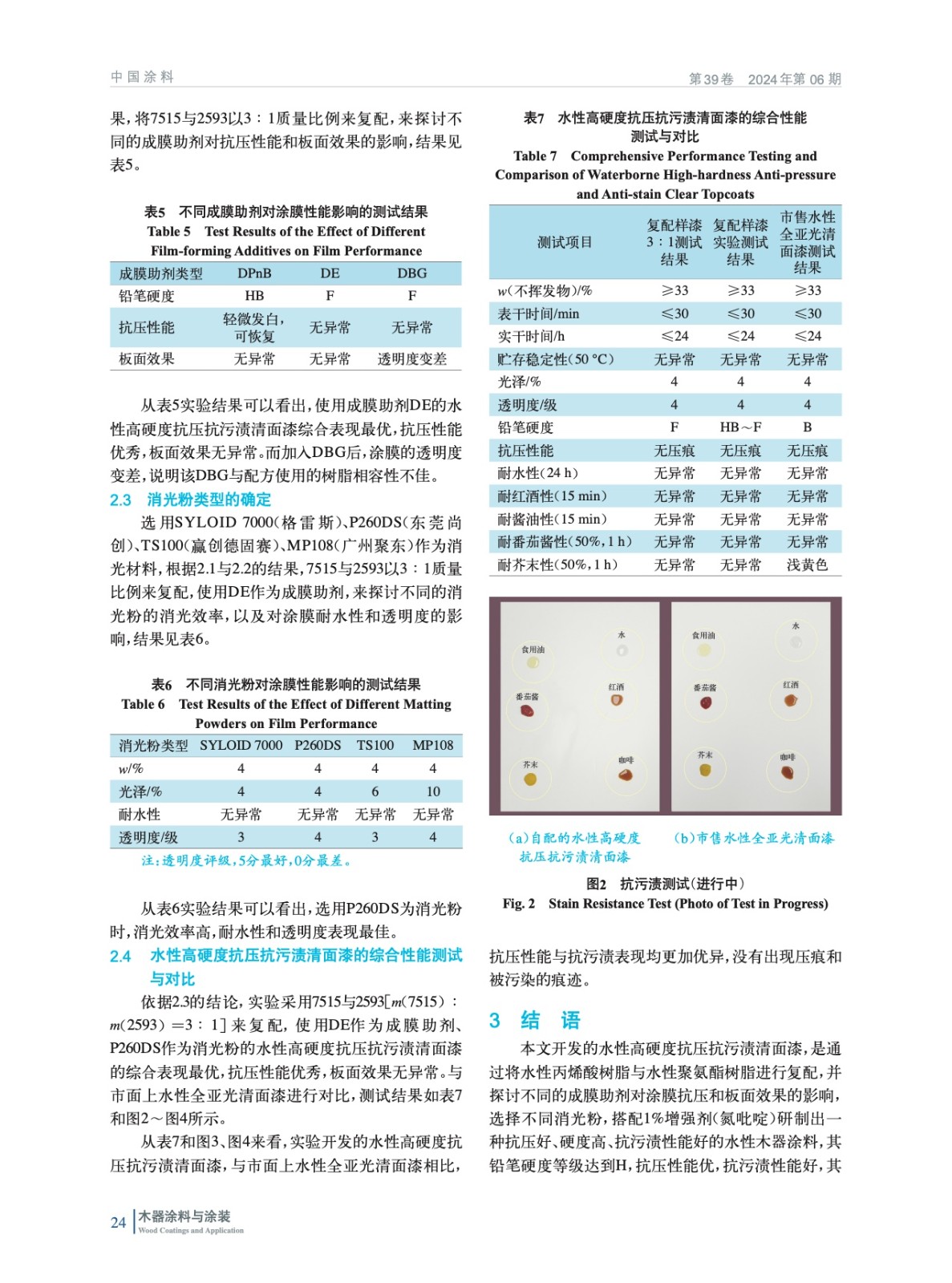

摘要：以水性樹脂、消光粉和其他助劑為原料，通過配方優(yōu)化改進(jìn)，制備了一種抗壓抗污漬高硬度的水性清面漆。探討了不同水性丙烯酸樹脂與水性聚氨酯樹脂的復(fù)配篩選及其配比、不同的成膜助劑和消光粉的種類對最終研制的水性全亞光（光澤為2%～5%）高硬度抗壓抗污漬清面漆的硬度、抗壓性能、抗污漬性和透明度的影響。按照GB/T 6739—2006《色漆和清漆鉛筆法測定漆膜硬度》標(biāo)準(zhǔn)進(jìn)行測試，對涂膜的硬度進(jìn)行評估。結(jié)果表明：當(dāng)配方采用水性樹脂7515與2593［復(fù)配比例m（7515）∶m（2593）＝3∶1］、成膜助劑DE、消光粉P260DS時(shí)，搭配質(zhì)量分?jǐn)?shù)1%的增強(qiáng)劑（氮吡啶），最終開發(fā)的水性高硬度抗壓抗污漬清面漆的涂膜抗壓性能、硬度表現(xiàn)和抗污漬均達(dá)到最佳，其中鉛筆硬度等級達(dá)到F。
