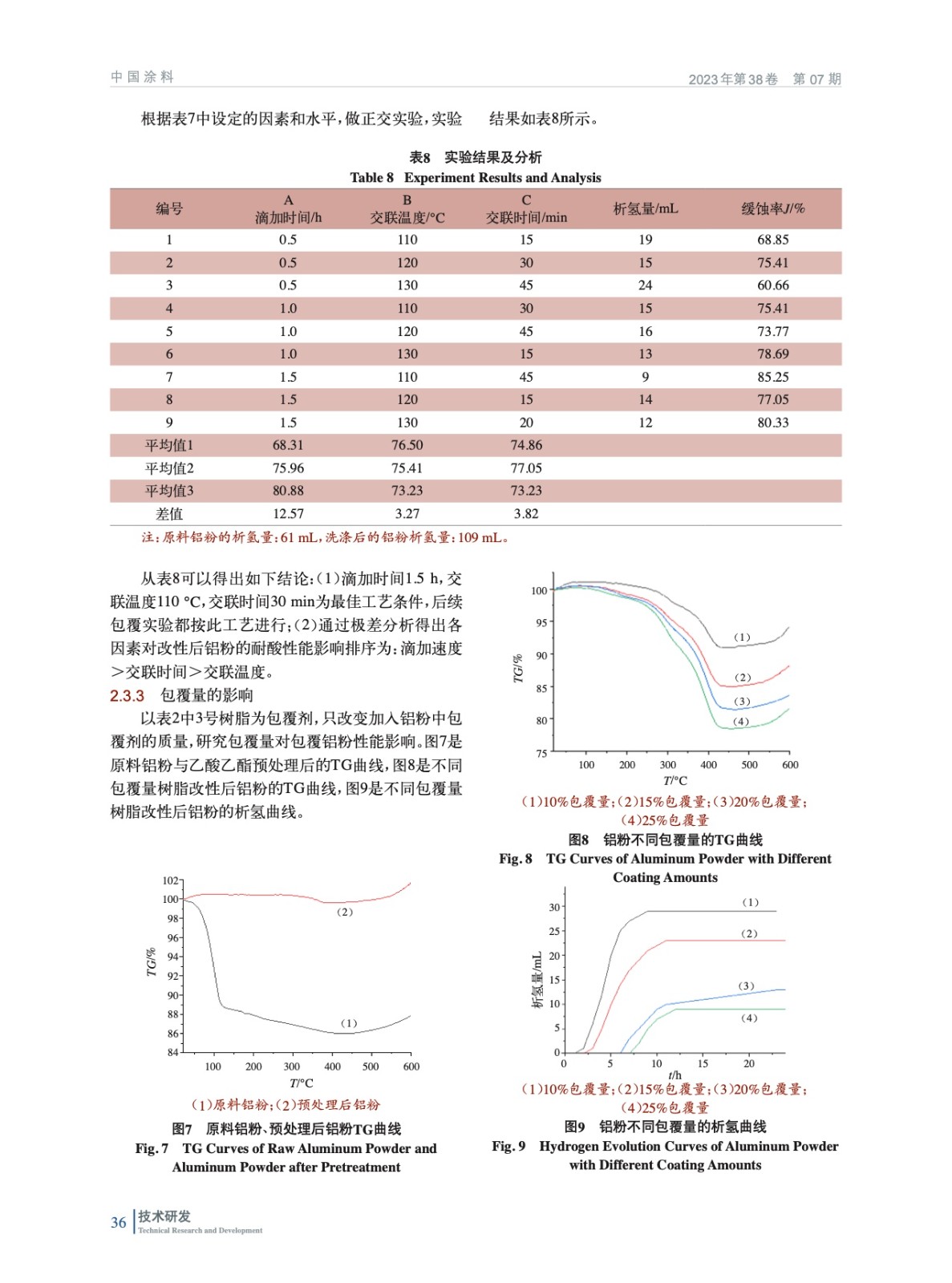

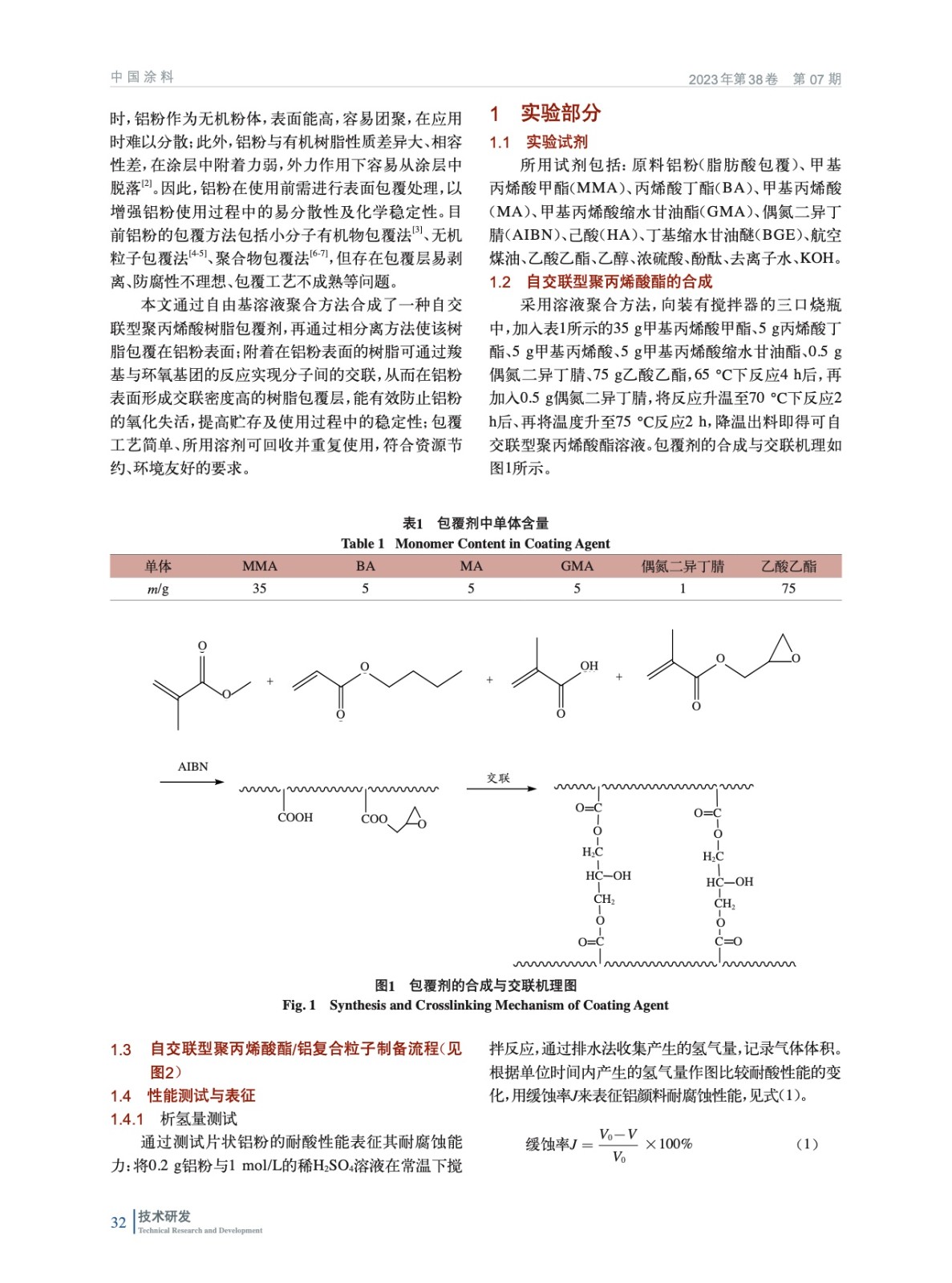

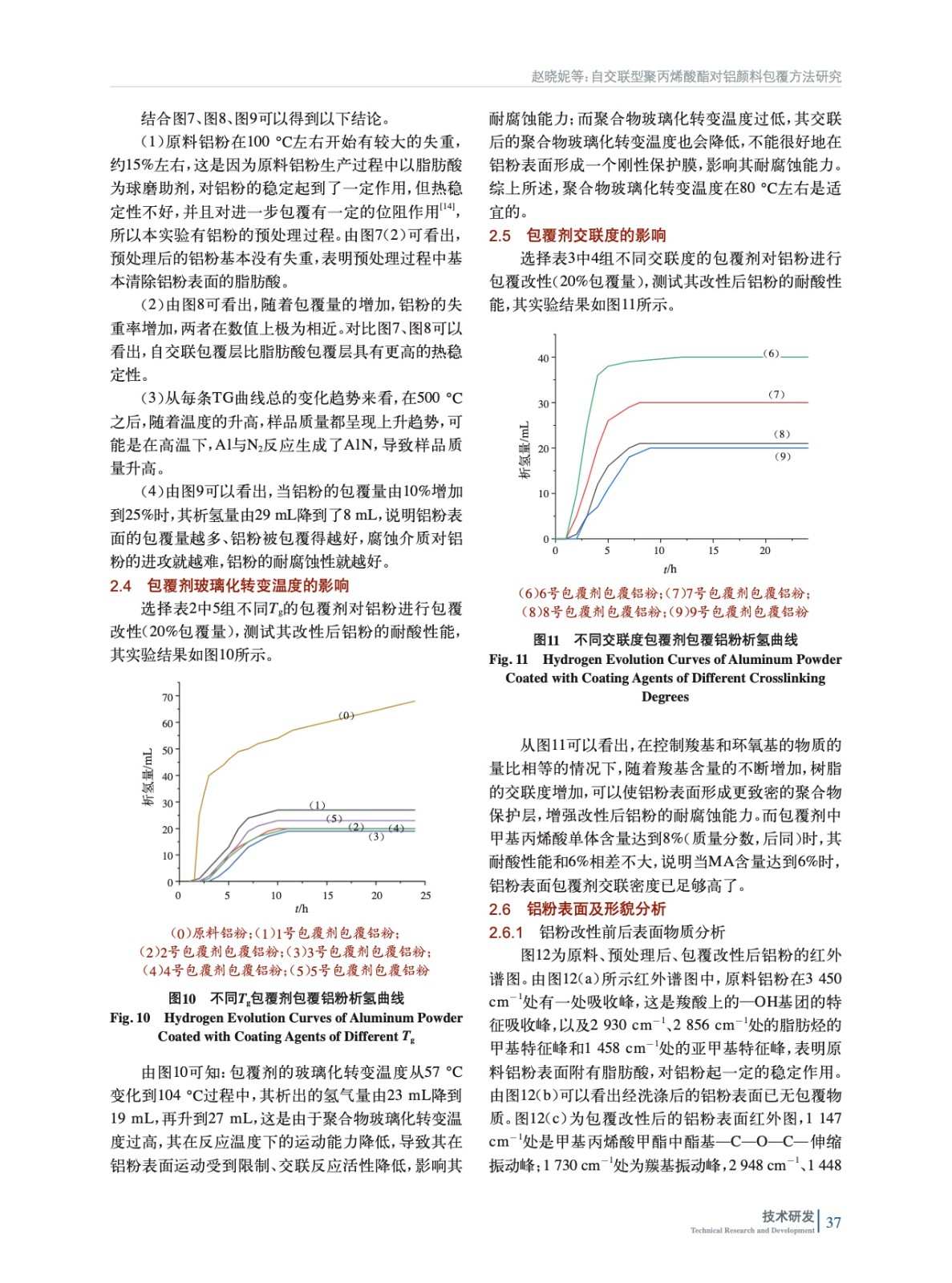

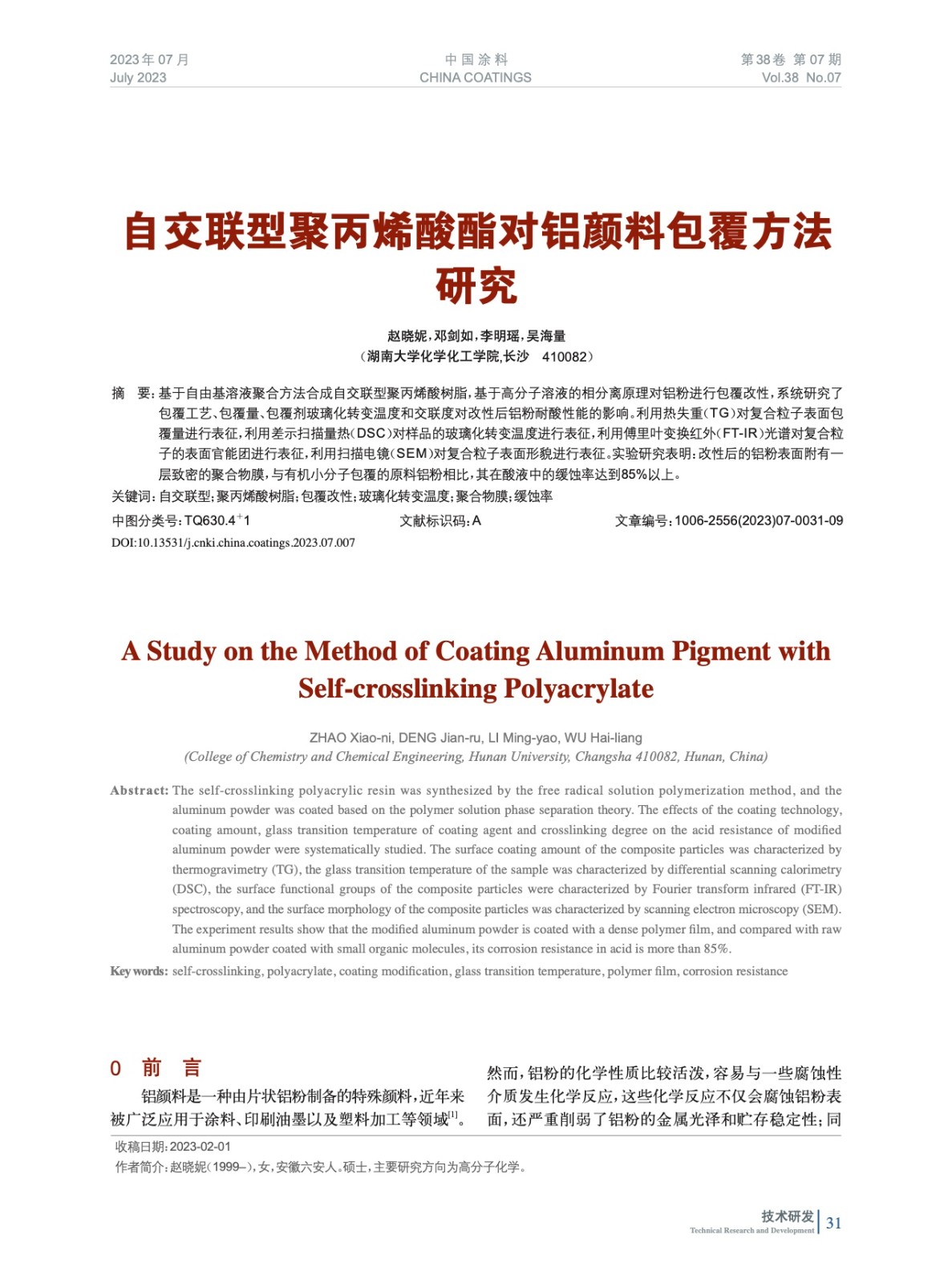

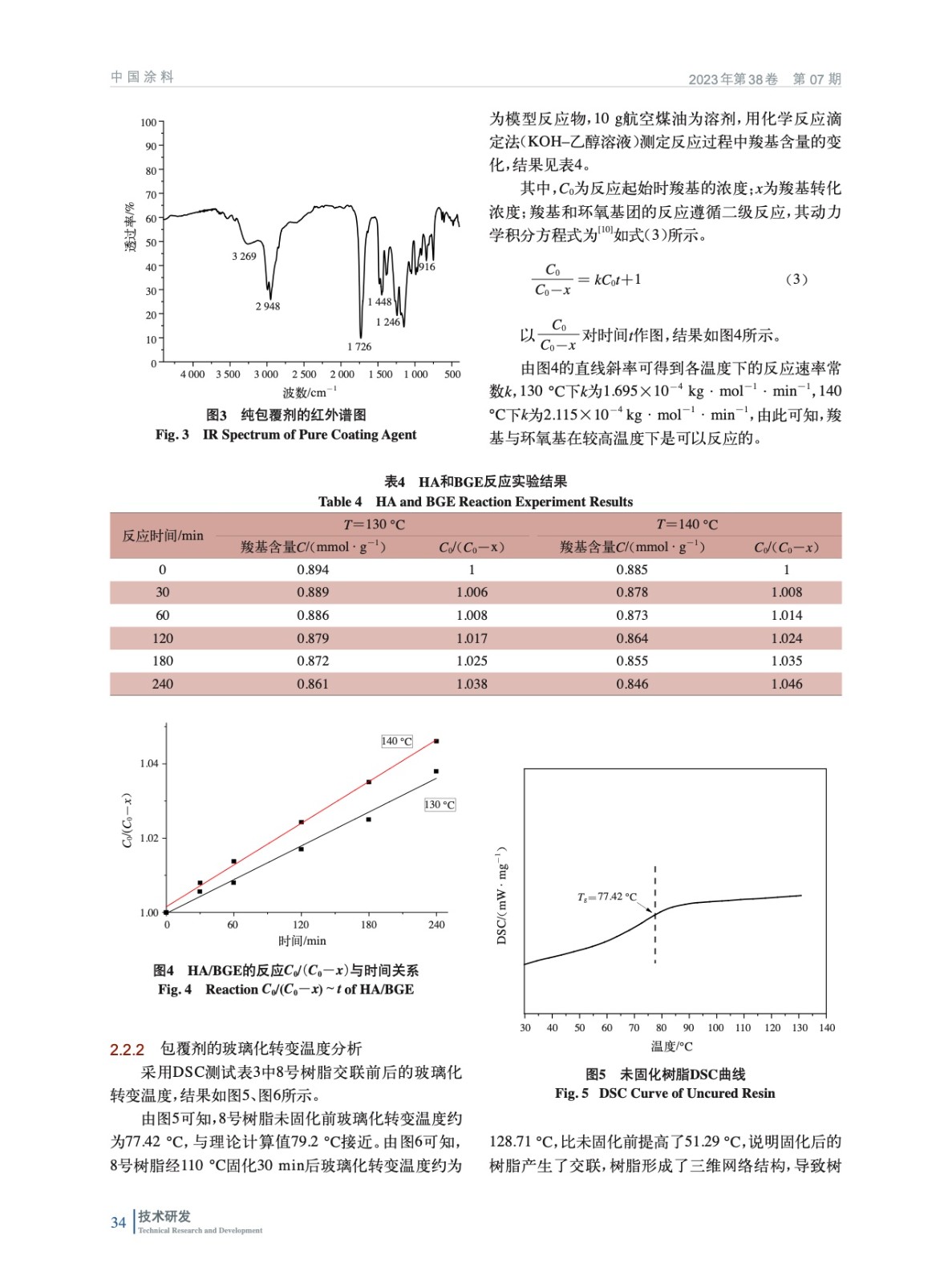

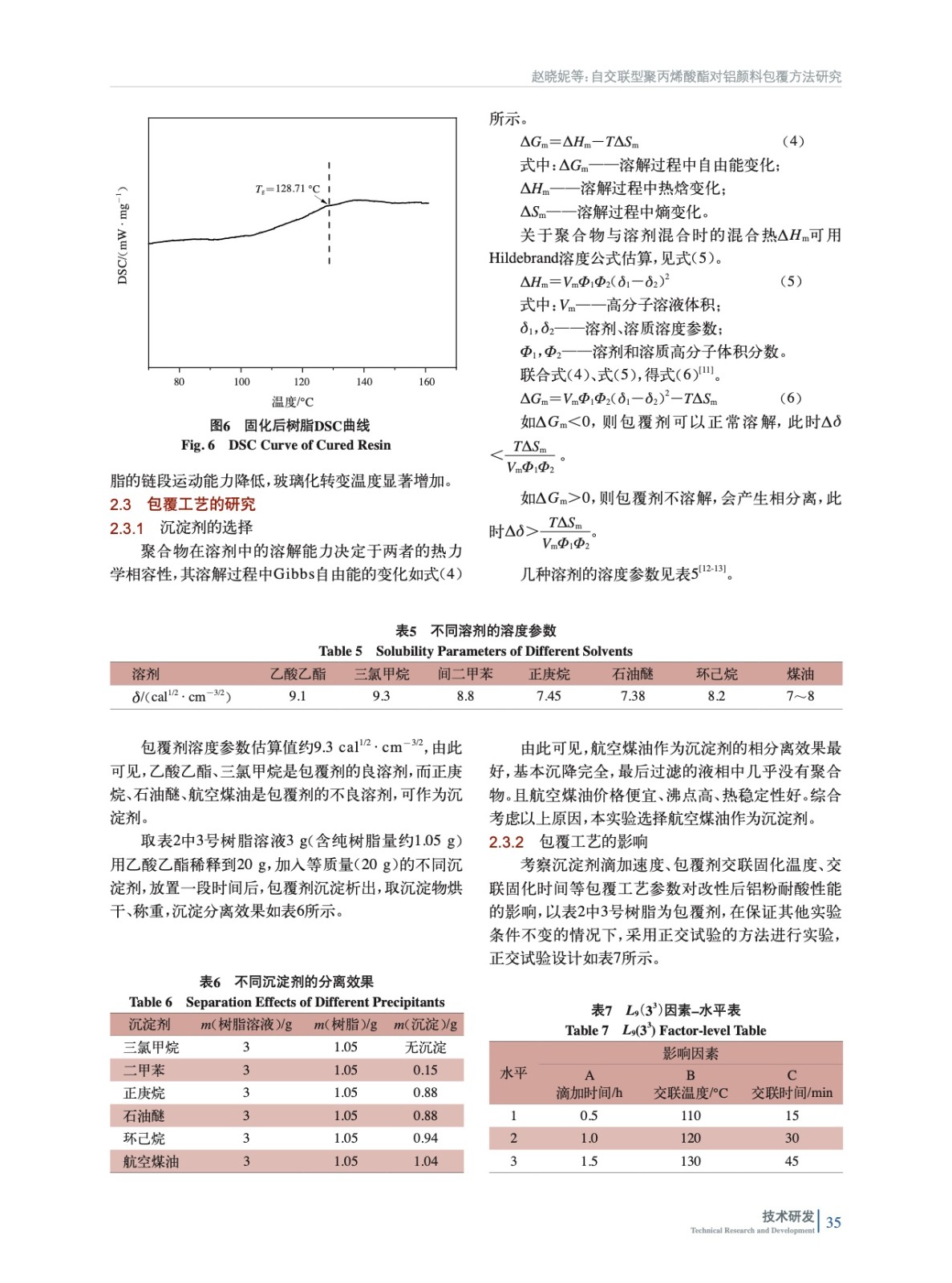

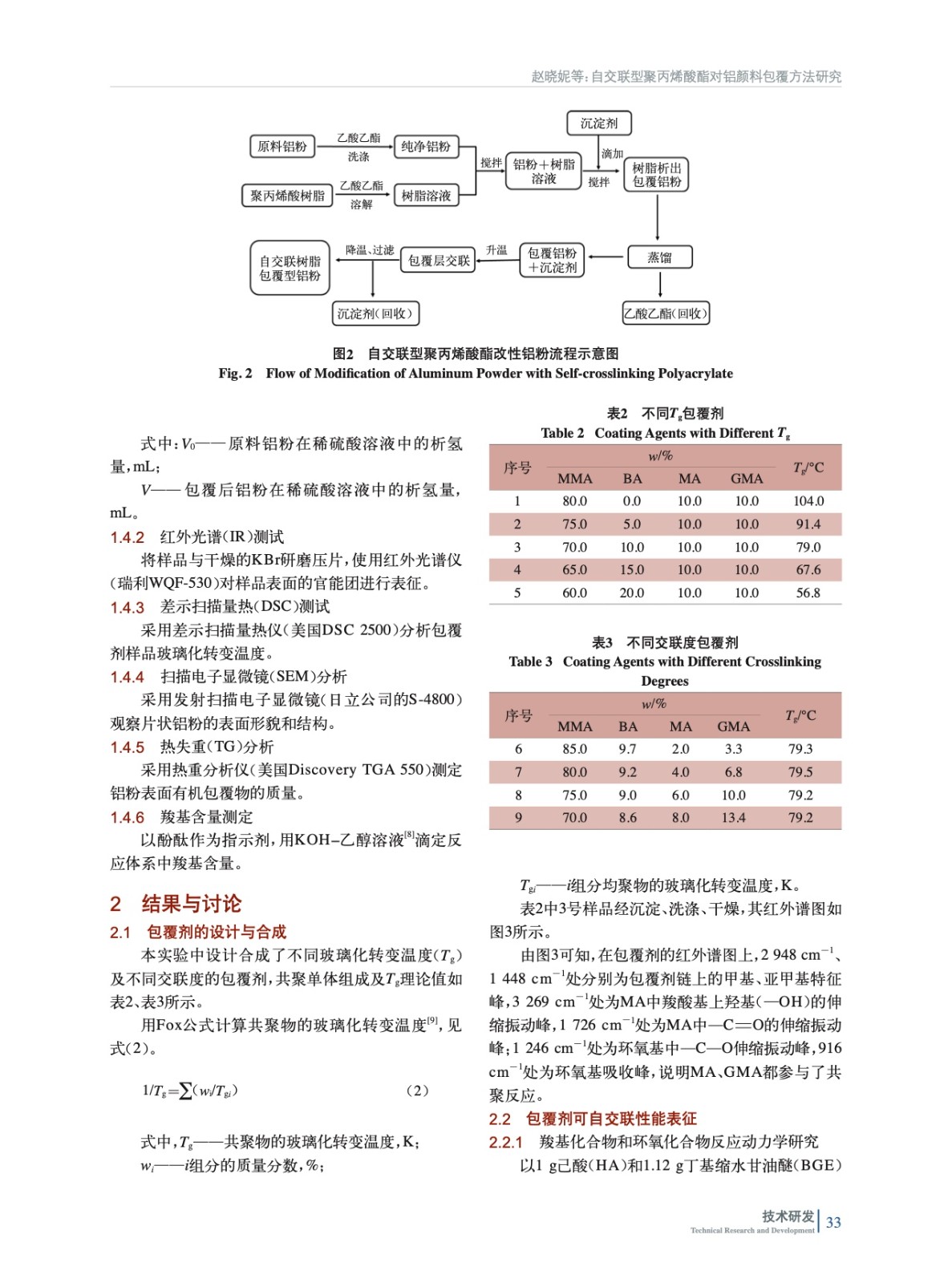

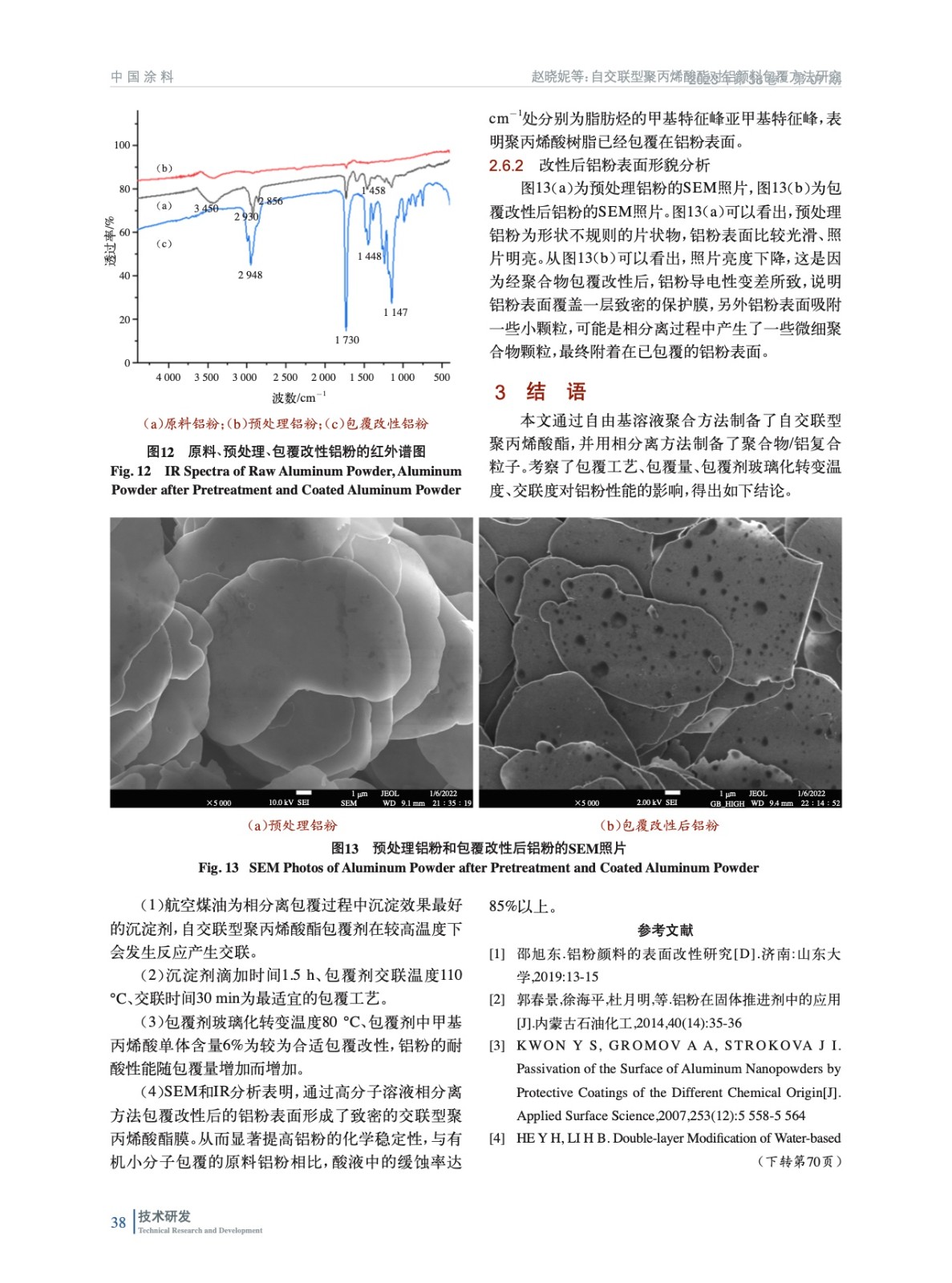

摘要：基于自由基溶液聚合方法合成自交聯(lián)型聚丙烯酸樹(shù)脂，基于高分子溶液的相分離原理對(duì)鋁粉進(jìn)行包覆改性，系統(tǒng)研究了包覆工藝、包覆量、包覆劑玻璃化轉(zhuǎn)變溫度和交聯(lián)度對(duì)改性后鋁粉耐酸性能的影響。利用熱失重（TG）對(duì)復(fù)合粒子表面包覆量進(jìn)行表征，利用差示掃描量熱（DSC）對(duì)樣品的玻璃化轉(zhuǎn)變溫度進(jìn)行表征，利用傅里葉變換紅外（FT-IR）光譜對(duì)復(fù)合粒子的表面官能團(tuán)進(jìn)行表征，利用掃描電鏡（SEM）對(duì)復(fù)合粒子表面形貌進(jìn)行表征。實(shí)驗(yàn)研究表明：改性后的鋁粉表面附有一層致密的聚合物膜，與有機(jī)小分子包覆的原料鋁粉相比，其在酸液中的緩蝕率達(dá)到85%以上。
