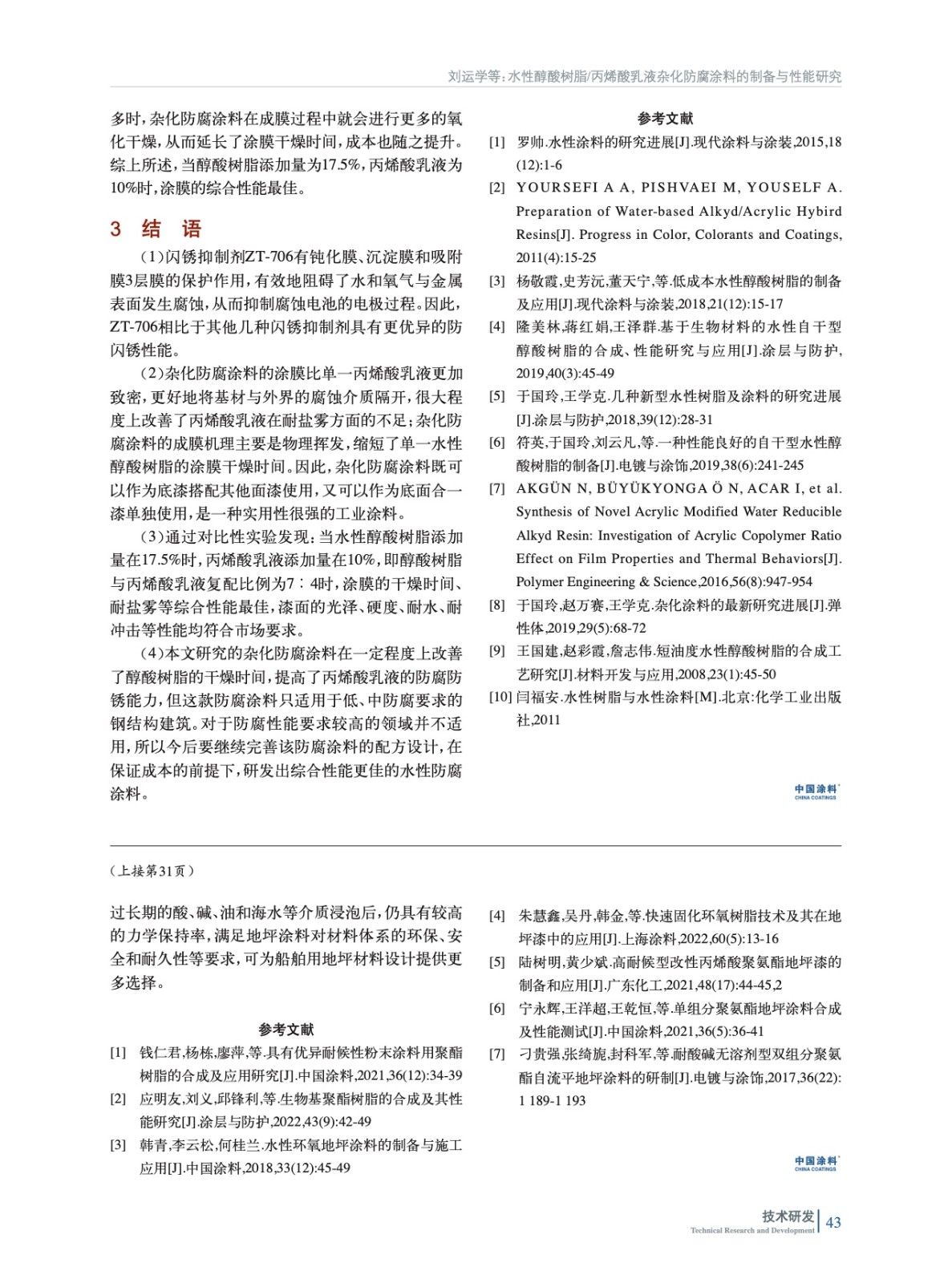

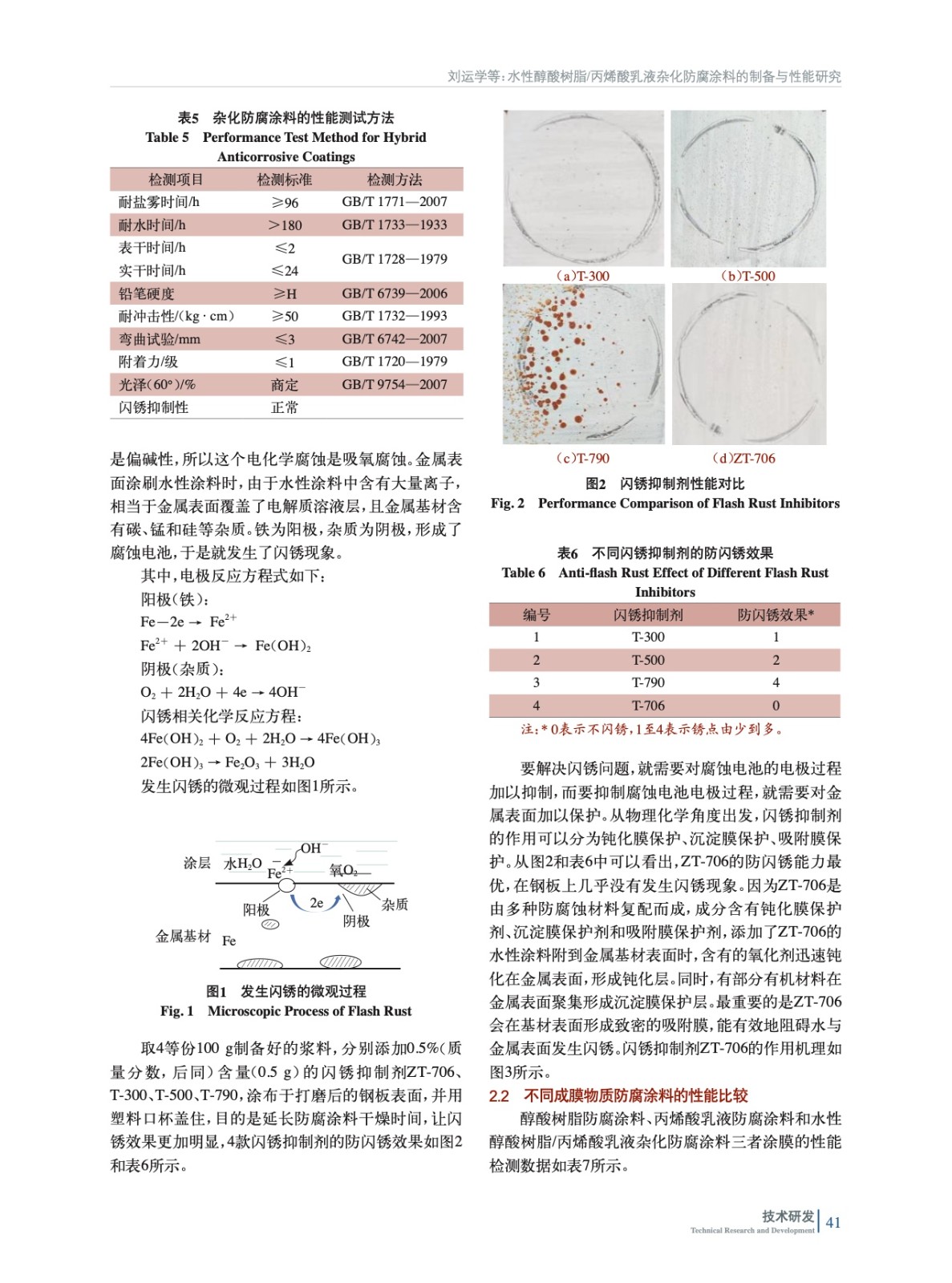

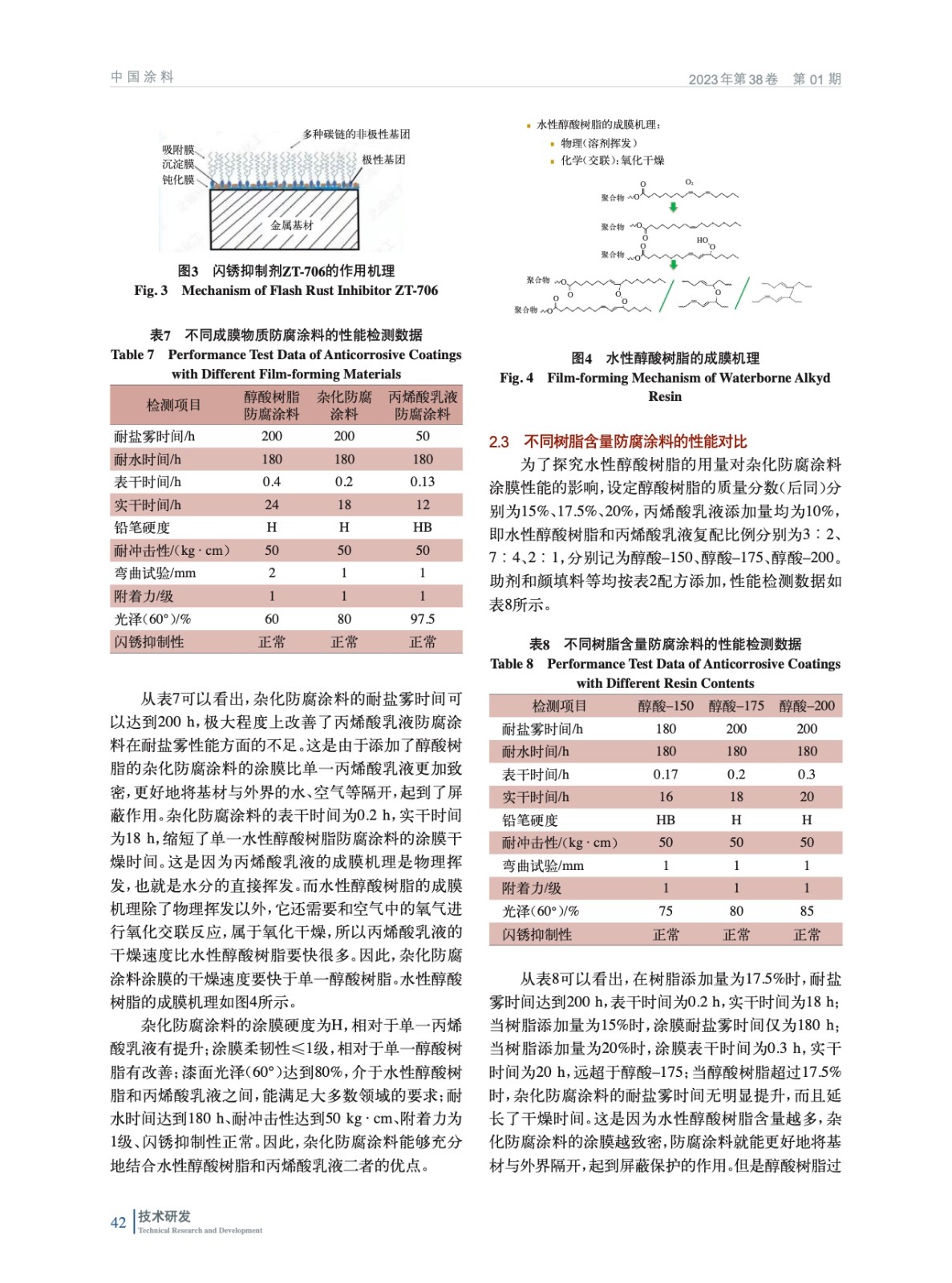

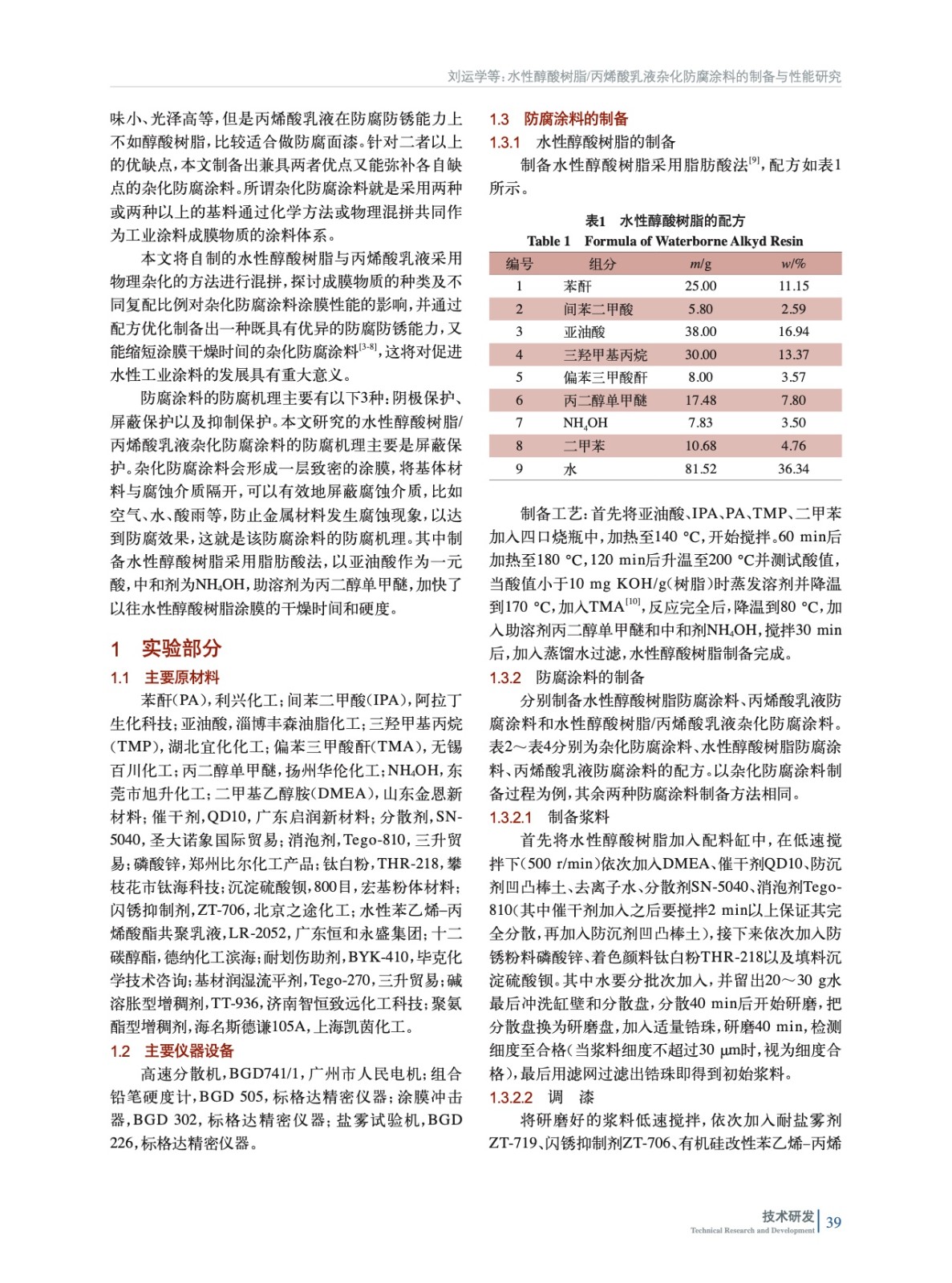

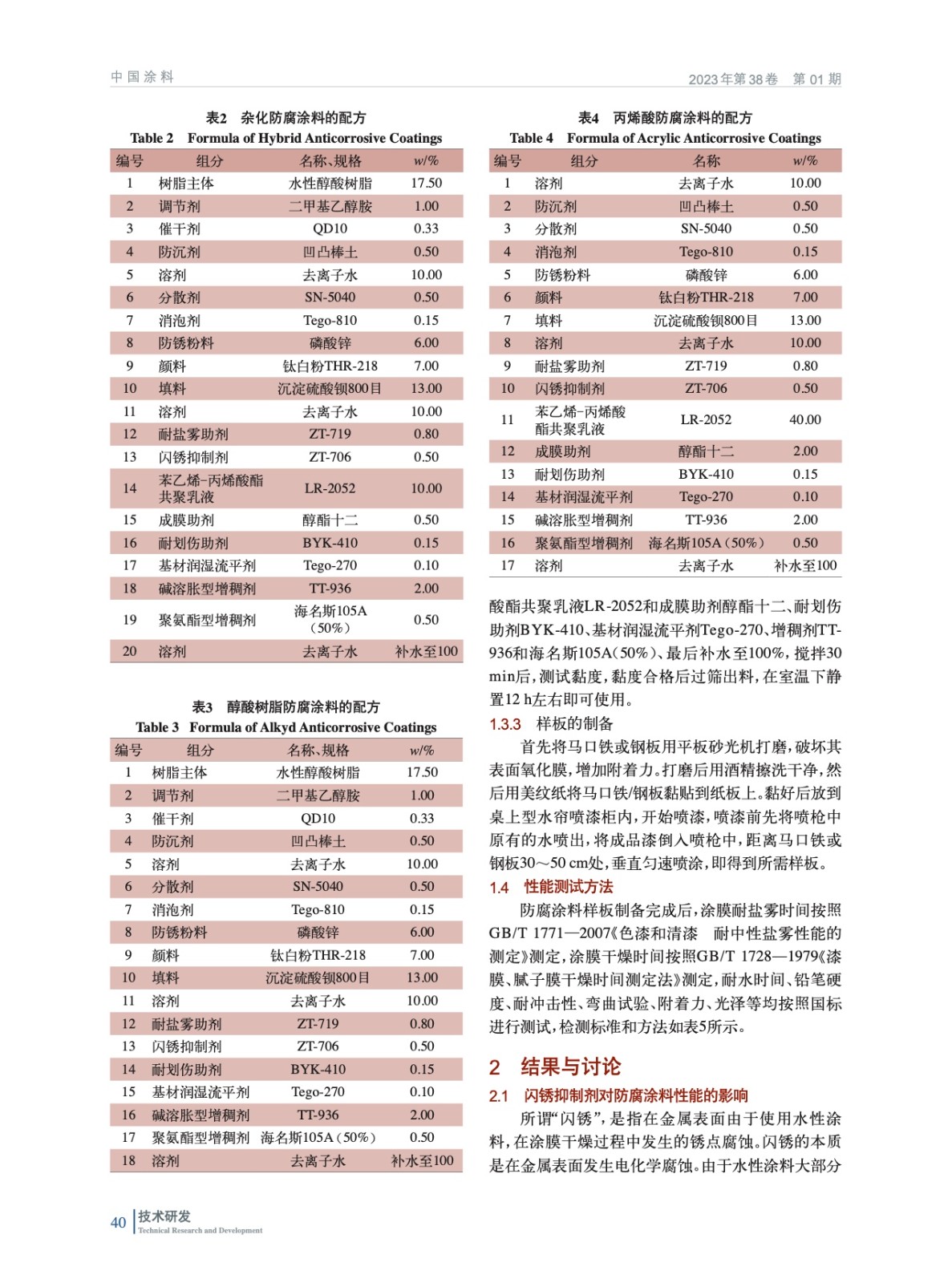

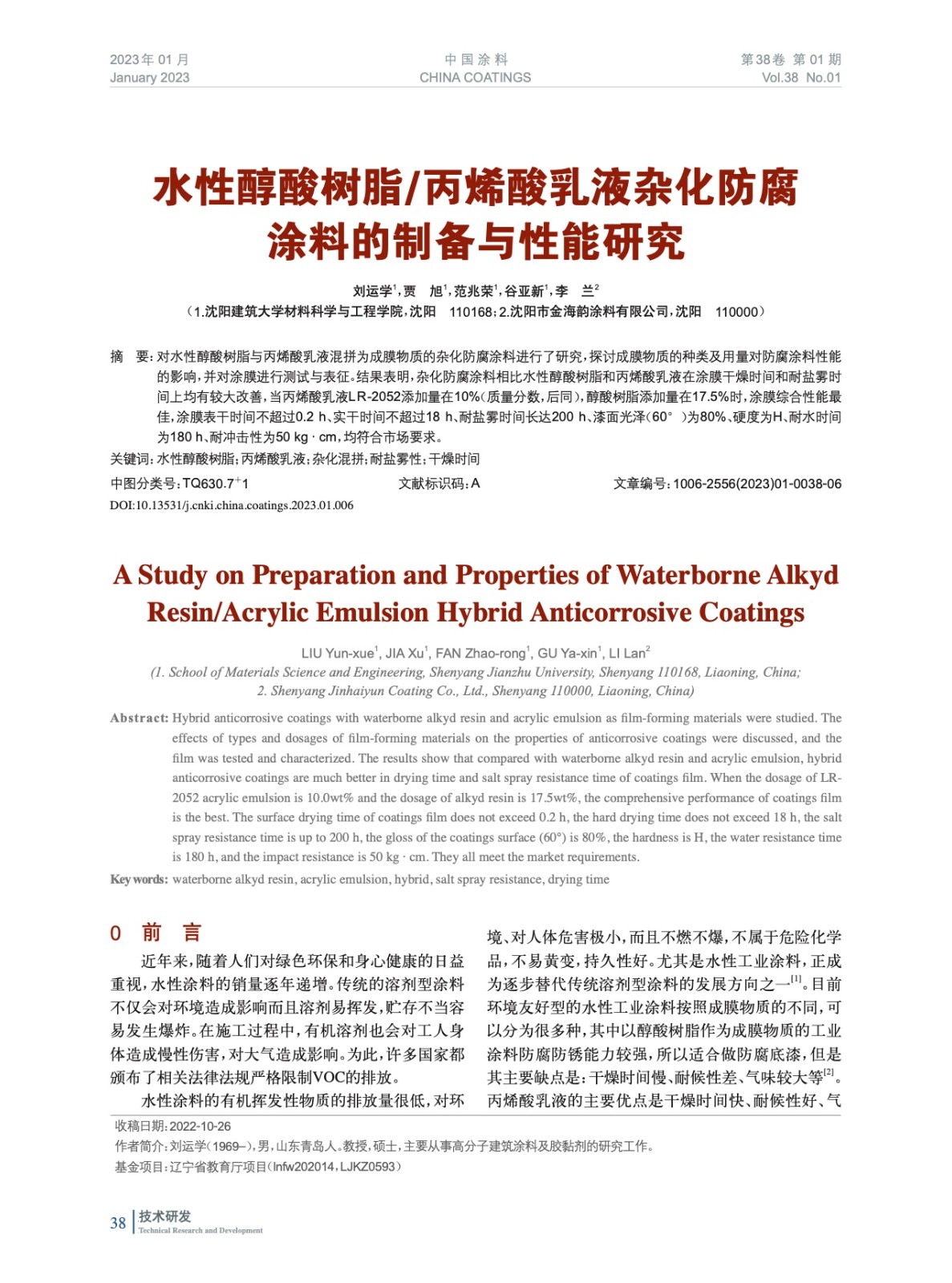

摘要：對(duì)水性醇酸樹脂與丙烯酸乳液混拼為成膜物質(zhì)的雜化防腐涂料進(jìn)行了研究，探討成膜物質(zhì)的種類及用量對(duì)防腐涂料性能的影響，并對(duì)涂膜進(jìn)行測(cè)試與表征。結(jié)果表明，雜化防腐涂料相比水性醇酸樹脂和丙烯酸乳液在涂膜干燥時(shí)間和耐鹽霧時(shí)間上均有較大改善，當(dāng)丙烯酸乳液LR-2052添加量在10%（質(zhì)量分?jǐn)?shù)，后同），醇酸樹脂添加量在17.5%時(shí)，涂膜綜合性能最佳，涂膜表干時(shí)間不超過(guò)0.2 h、實(shí)干時(shí)間不超過(guò)18 h、耐鹽霧時(shí)間長(zhǎng)達(dá)200 h、漆面光澤（60°）為80%、硬度為H、耐水時(shí)間為180 h、耐沖擊性為50 kg·cm，均符合市場(chǎng)要求。
