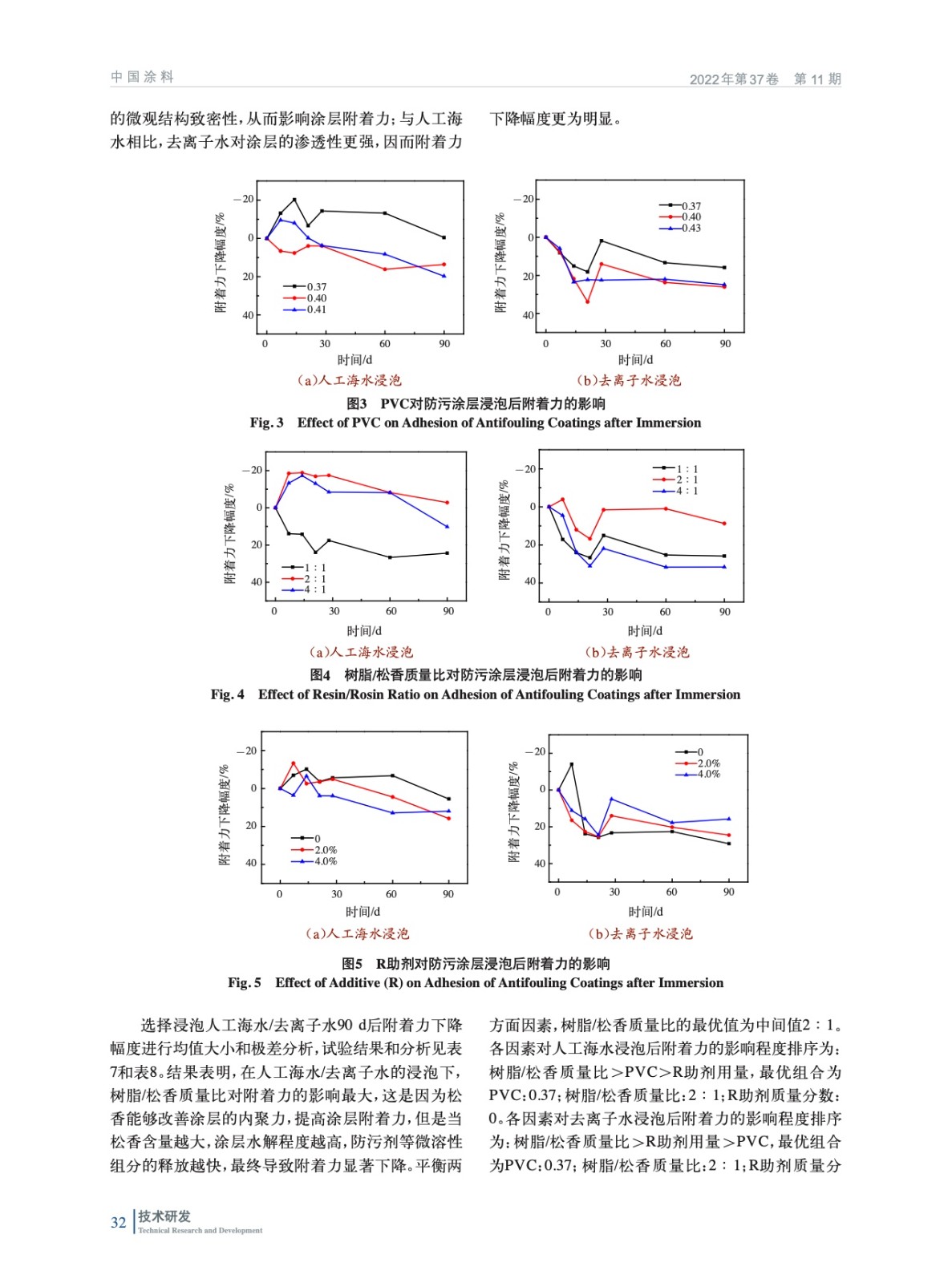

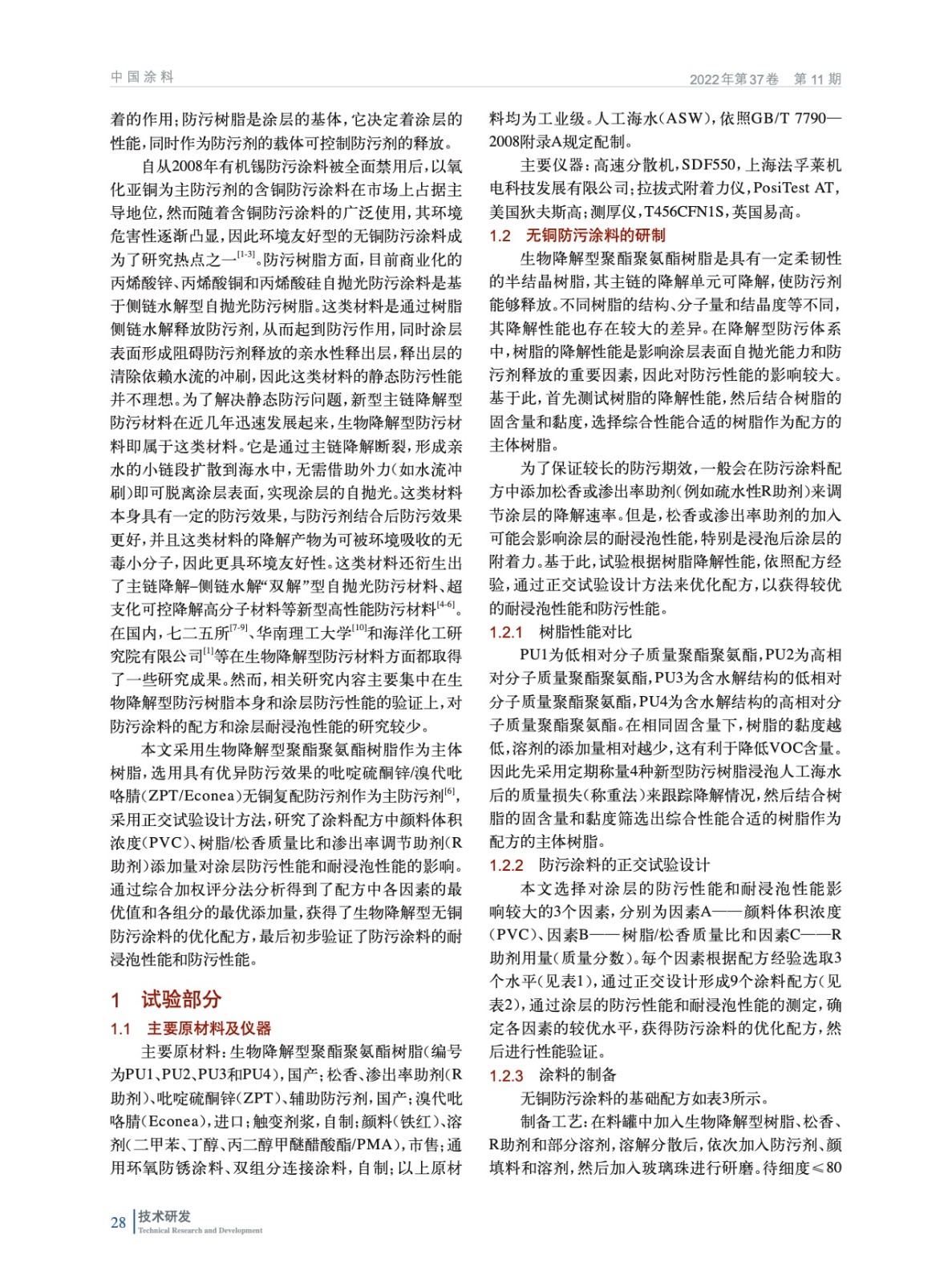

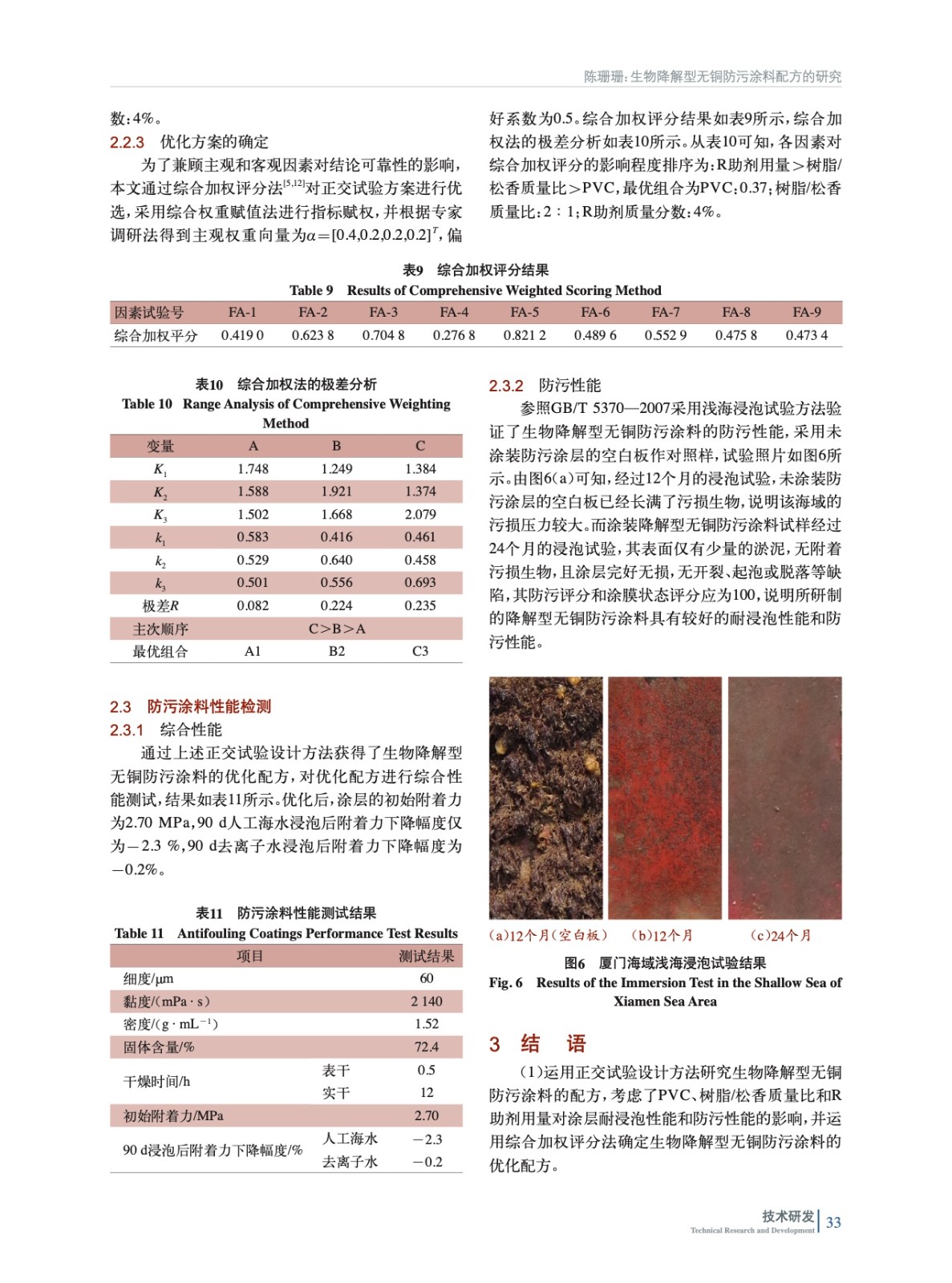

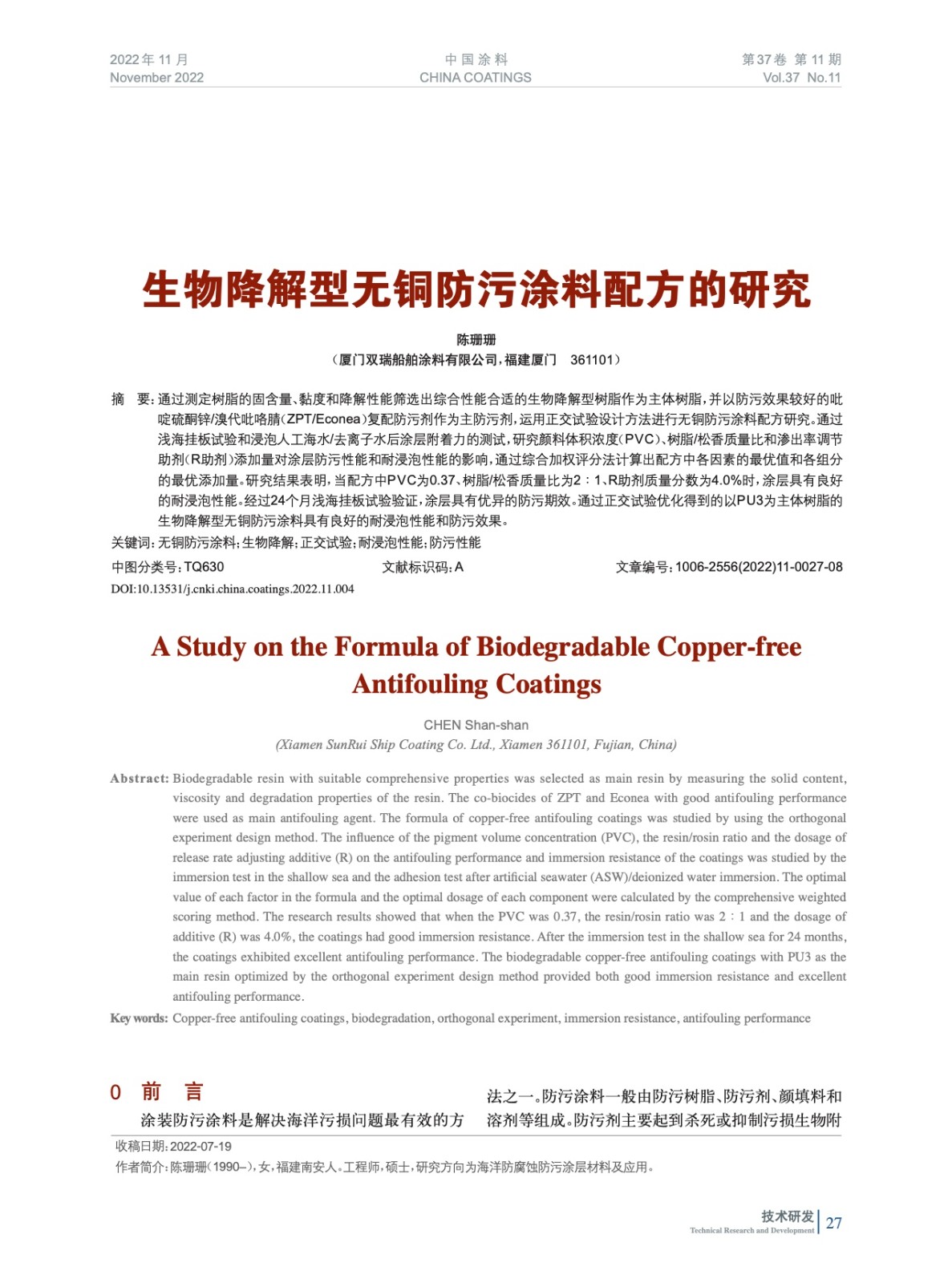

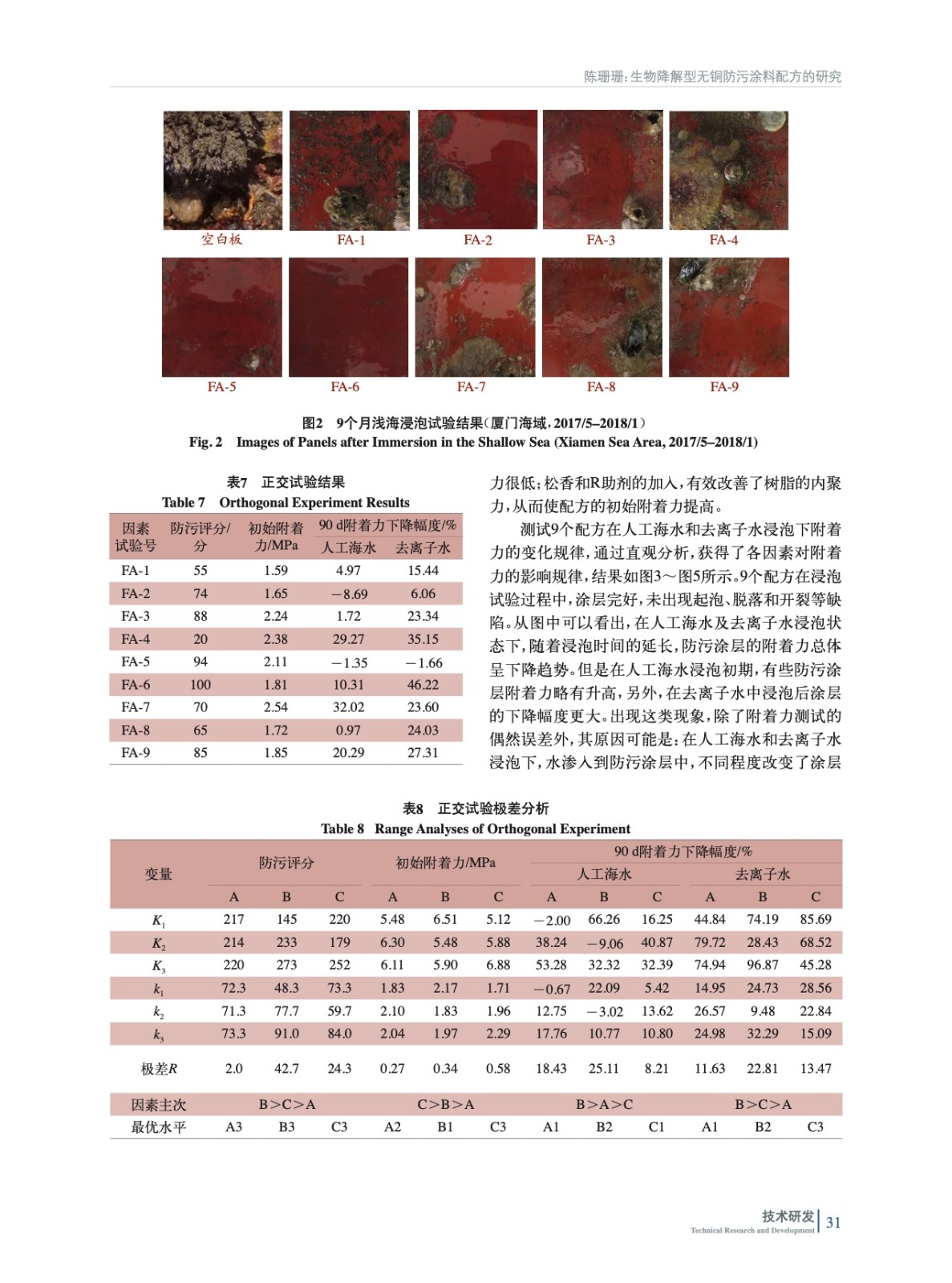

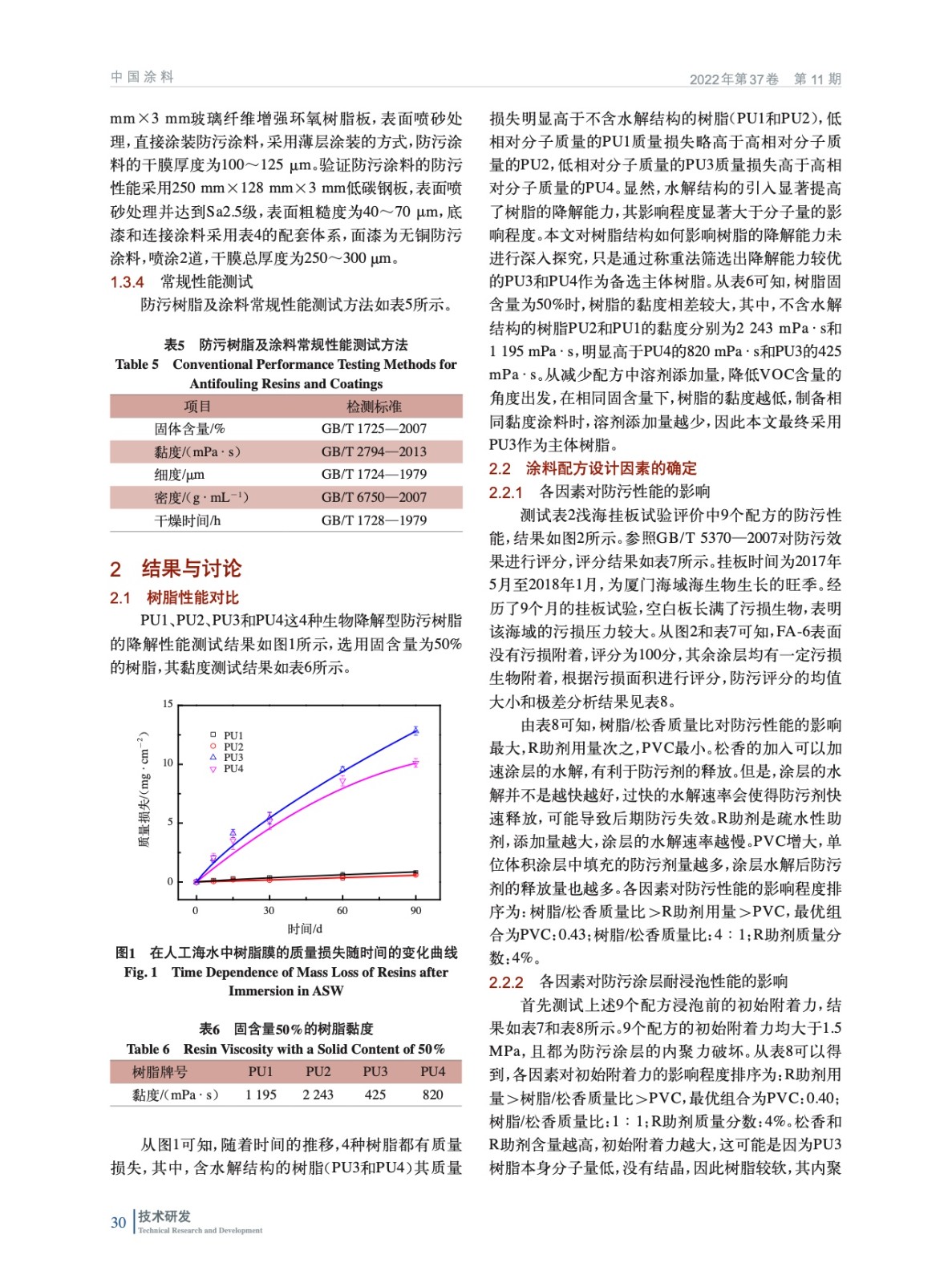

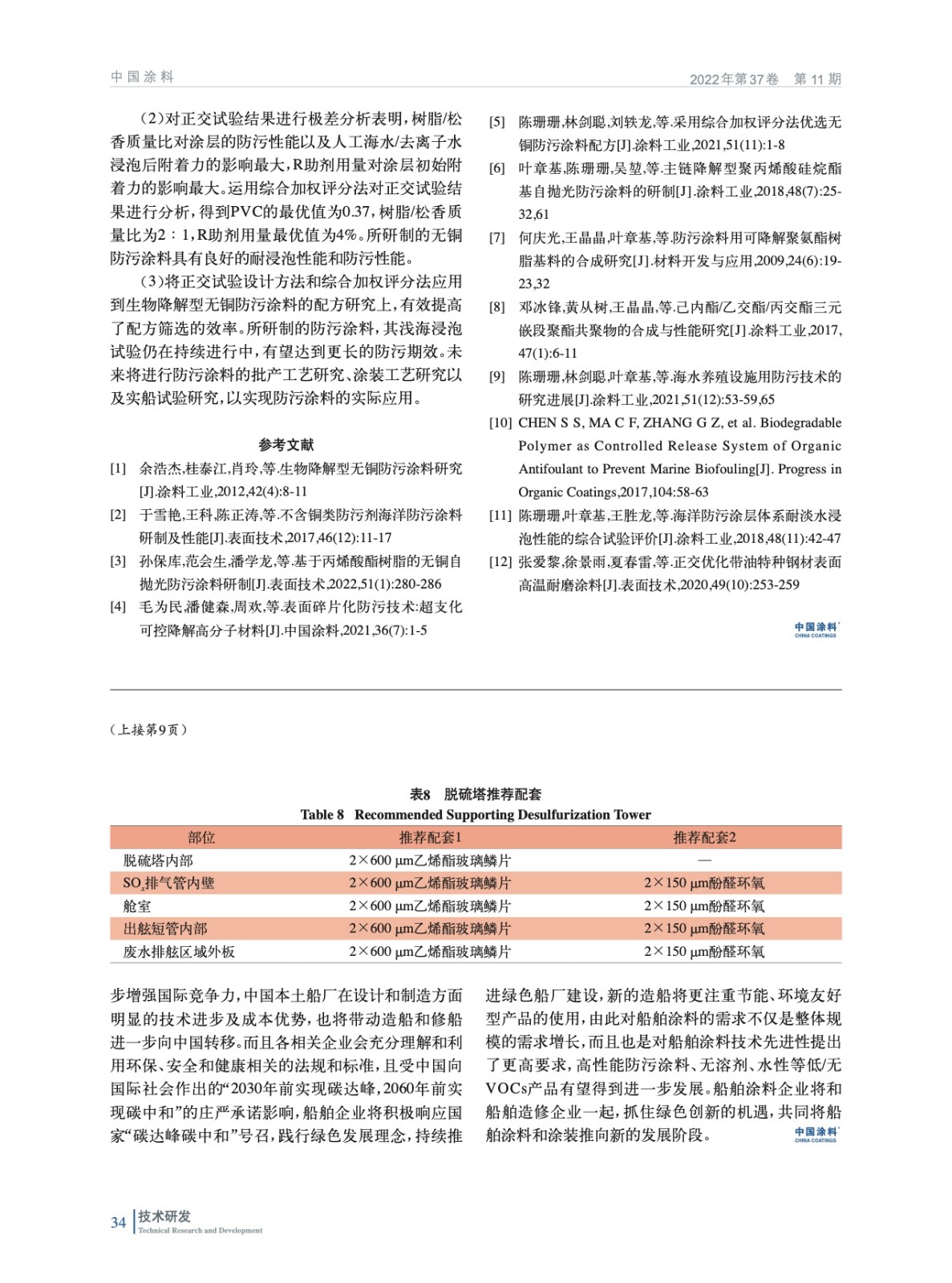

摘要：通過測定樹脂的固含量、黏度和降解性能篩選出綜合性能合適的生物降解型樹脂作為主體樹脂，并以防污效果較好的吡啶硫酮鋅/溴代吡咯腈（ZPT/Econea）復(fù)配防污劑作為主防污劑，運(yùn)用正交試驗(yàn)設(shè)計(jì)方法進(jìn)行無銅防污涂料配方研究。通過淺海掛板試驗(yàn)和浸泡人工海水/去離子水后涂層附著力的測試，研究顏料體積濃度（PVC）、樹脂/松香質(zhì)量比和滲出率調(diào)節(jié)助劑（R助劑）添加量對涂層防污性能和耐浸泡性能的影響，通過綜合加權(quán)評分法計(jì)算出配方中各因素的最優(yōu)值和各組分的最優(yōu)添加量。研究結(jié)果表明，當(dāng)配方中PVC為0.37、樹脂/松香質(zhì)量比為2∶1、R助劑質(zhì)量分?jǐn)?shù)為4.0%時(shí)，涂層具有良好的耐浸泡性能。經(jīng)過24個(gè)月淺海掛板試驗(yàn)驗(yàn)證，涂層具有優(yōu)異的防污期效。通過正交試驗(yàn)優(yōu)化得到的以PU3為主體樹脂的生物降解型無銅防污涂料具有良好的耐浸泡性能和防污效果。
