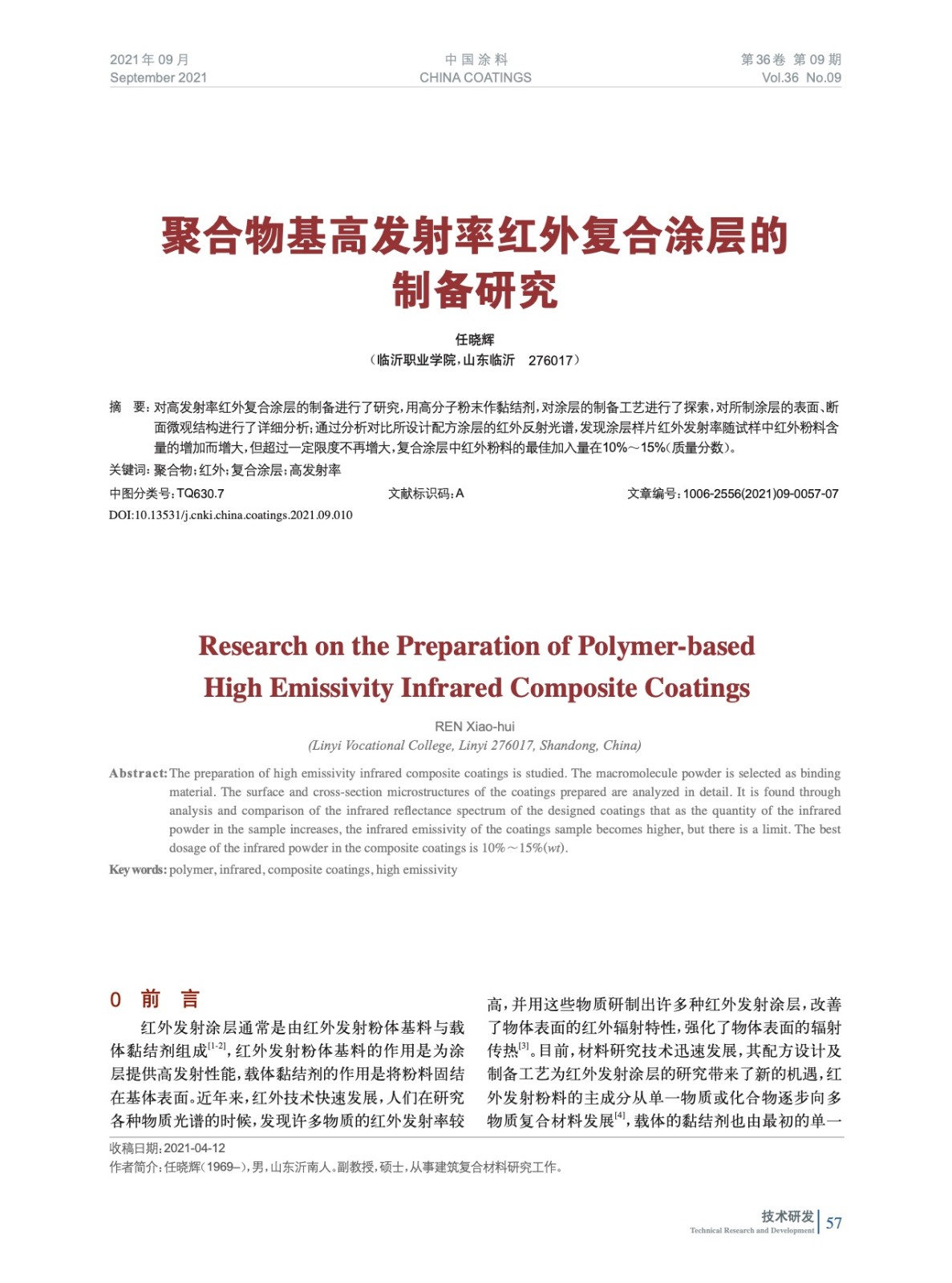

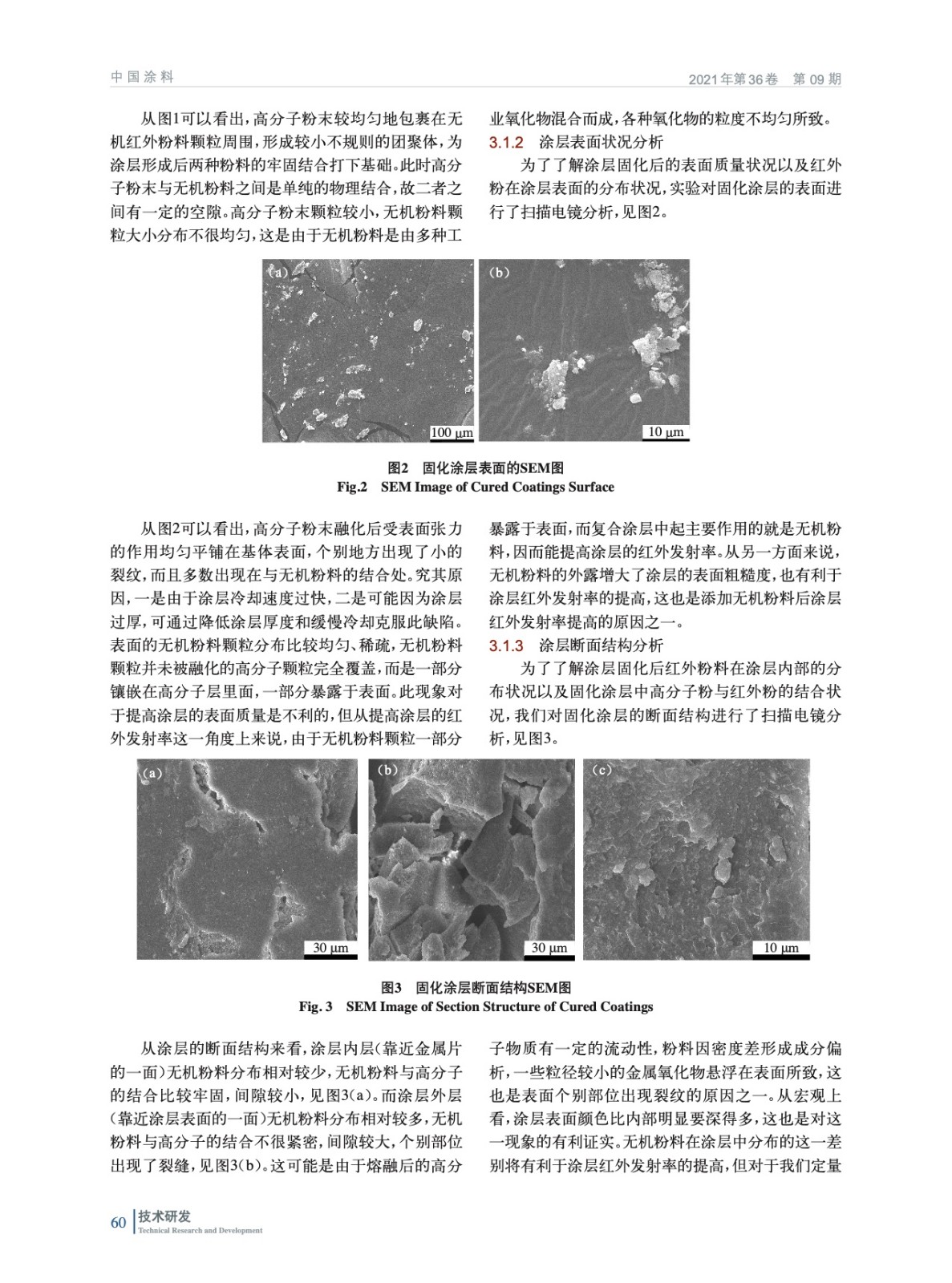

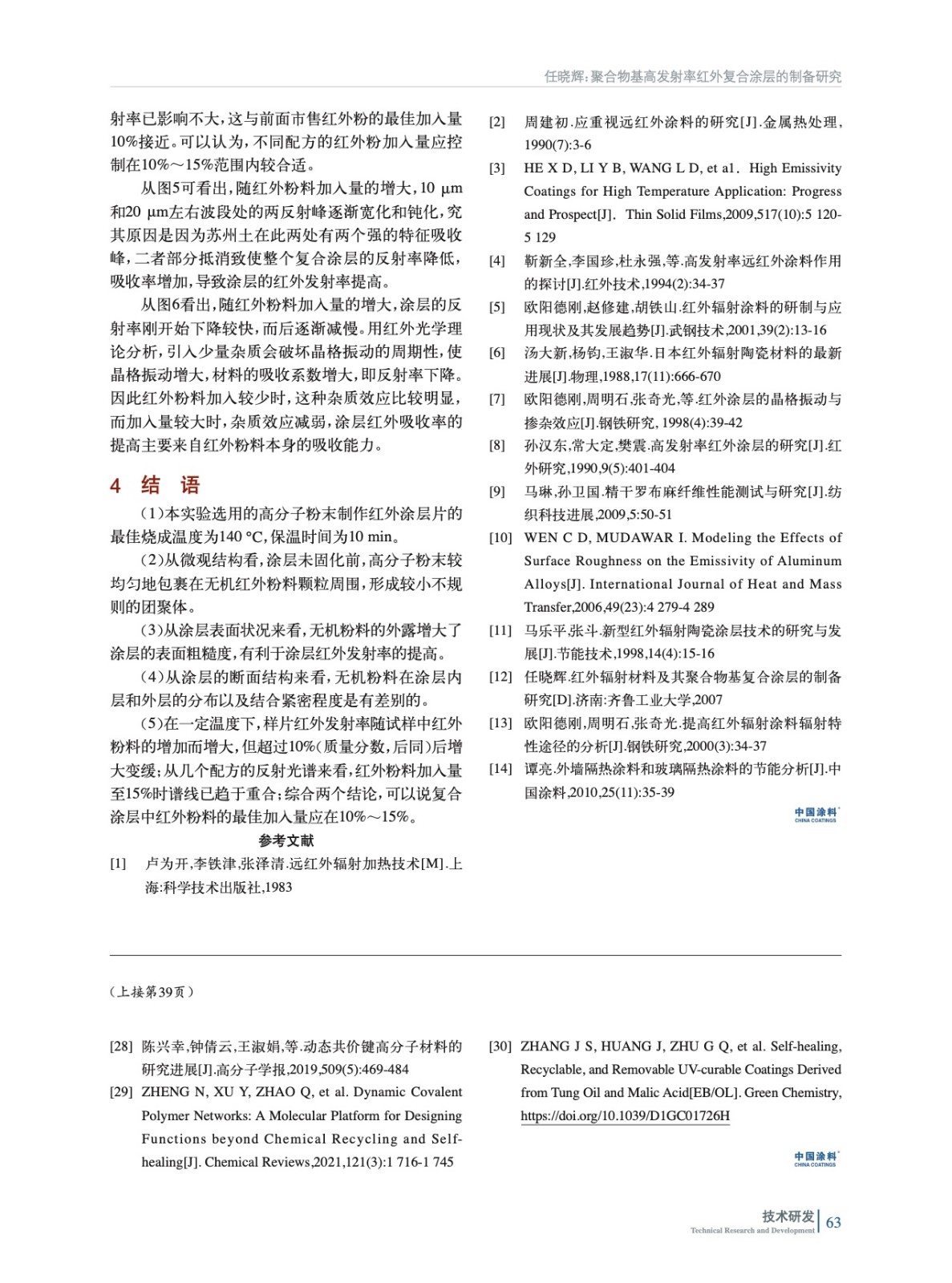

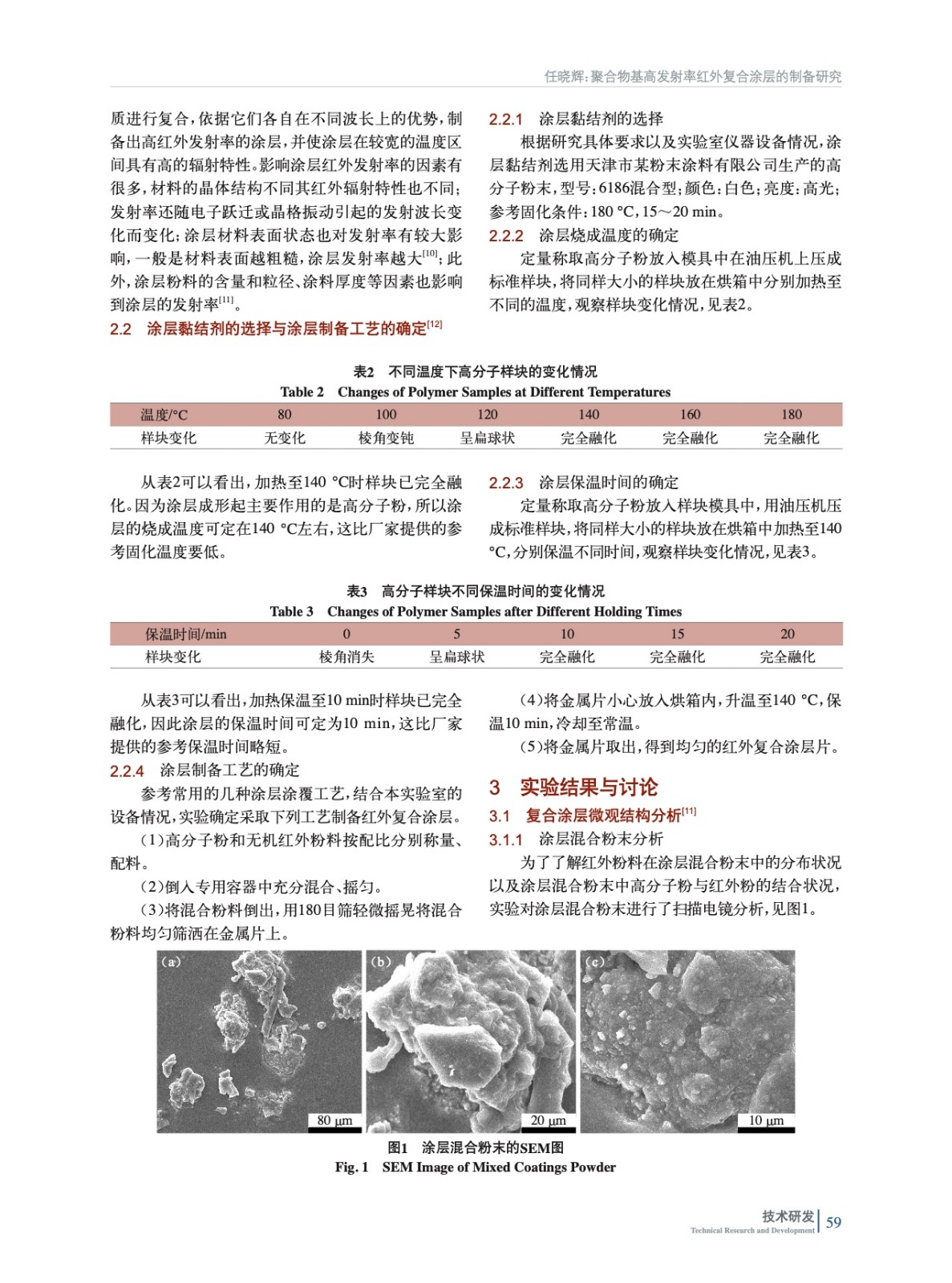

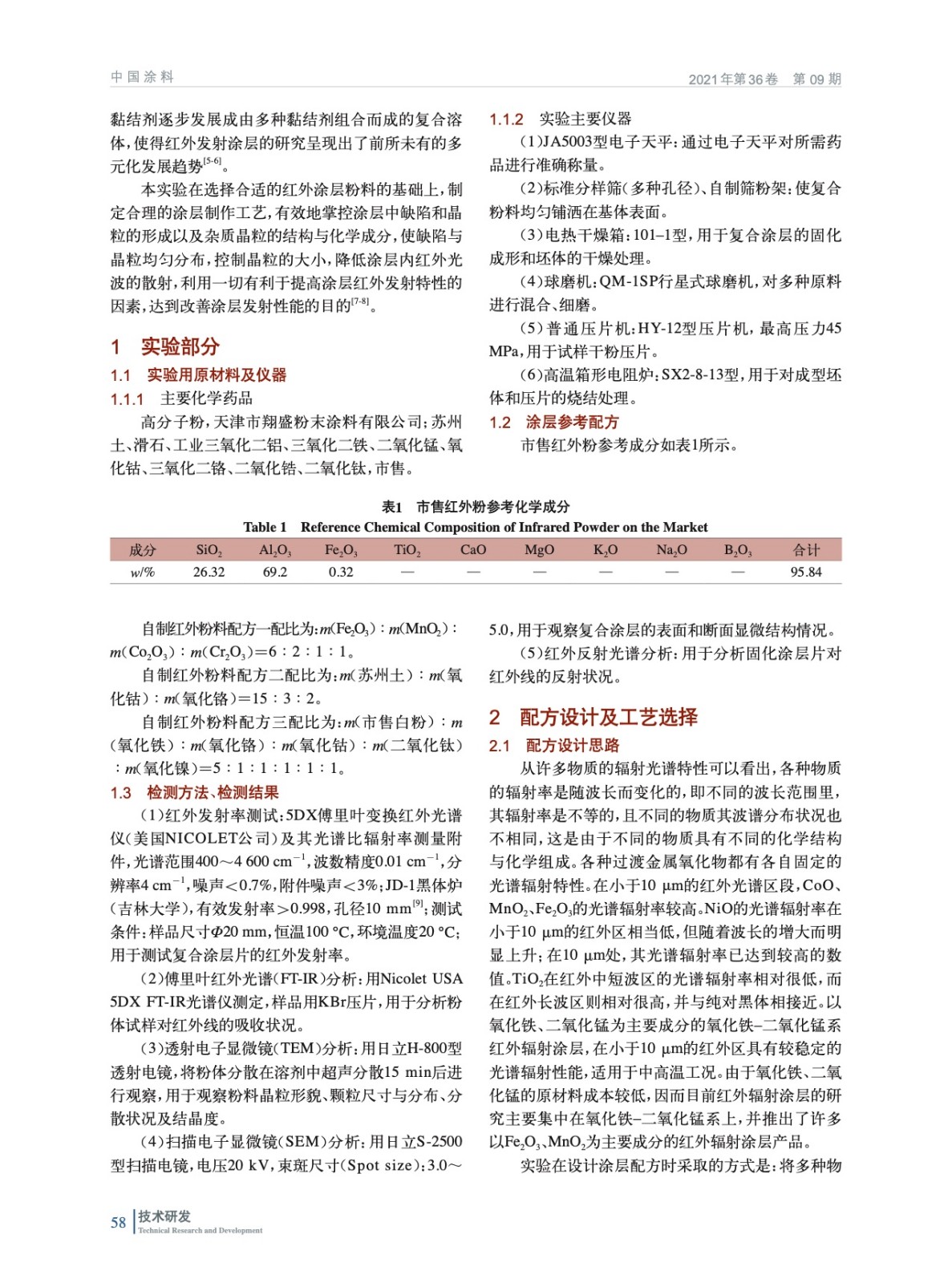

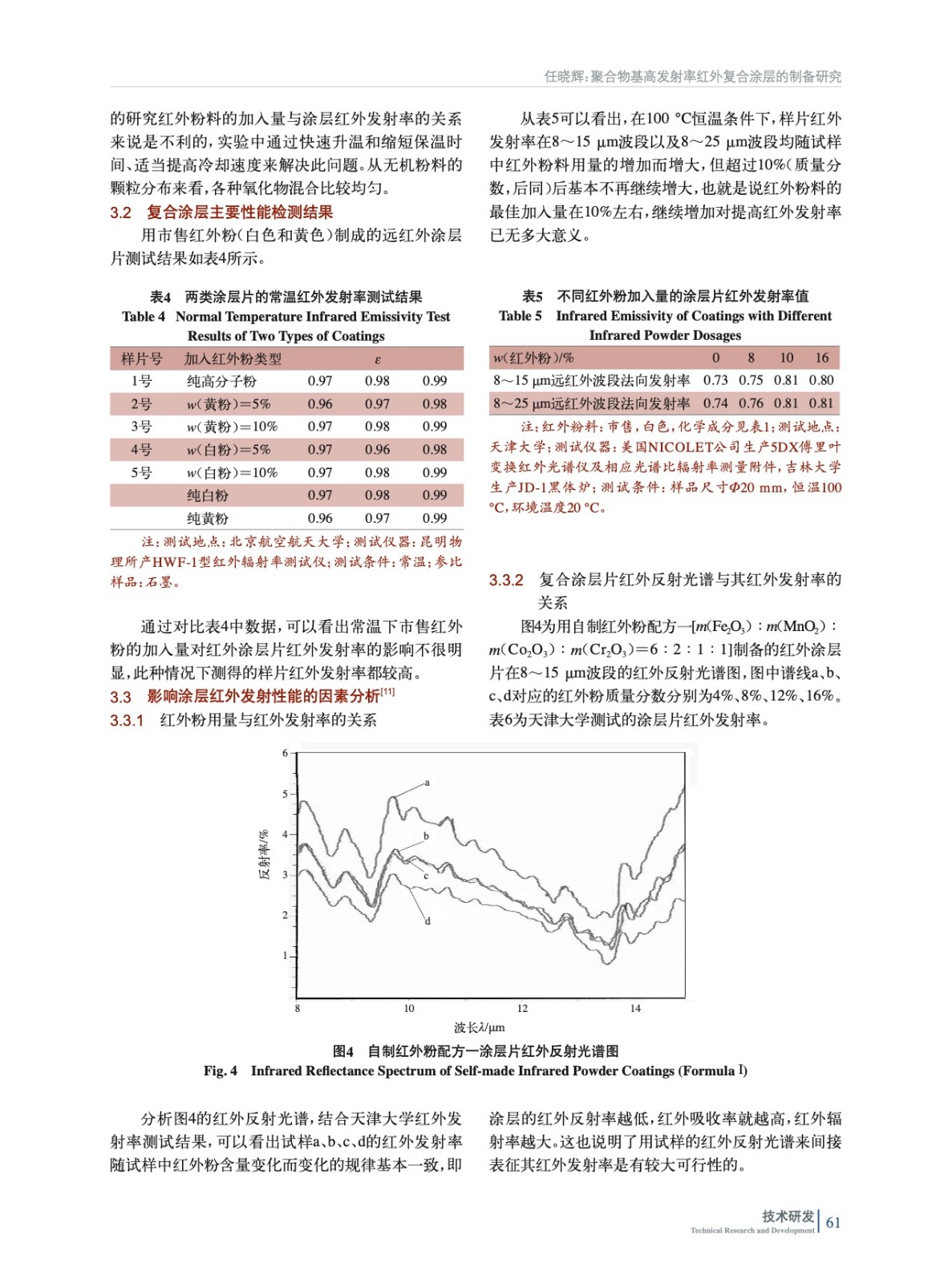

摘要：對高發(fā)射率紅外復(fù)合涂層的制備進行了研究，用高分子粉末作黏結(jié)劑，對涂層的制備工藝進行了探索，對所制涂層的表面、斷面微觀結(jié)構(gòu)進行了詳細分析；通過分析對比所設(shè)計配方涂層的紅外反射光譜，發(fā)現(xiàn)涂層樣片紅外發(fā)射率隨試樣中紅外粉料含量的增加而增大，但超過一定限度不再增大，復(fù)合涂層中紅外粉料的最佳加入量在10%～15%（質(zhì)量分?jǐn)?shù)）。
